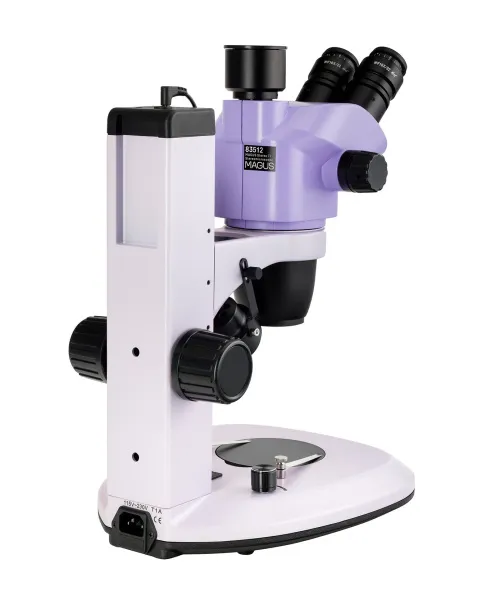

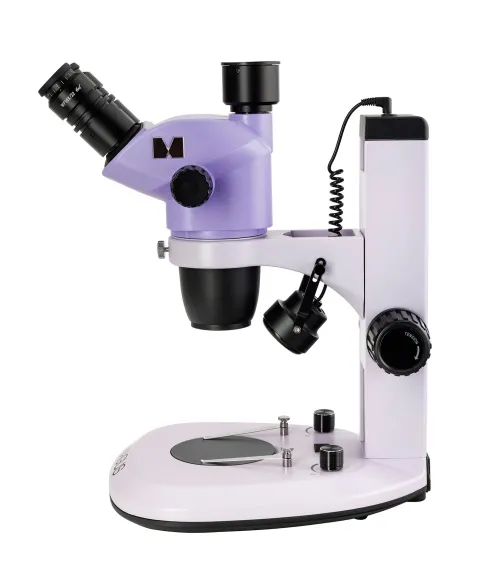

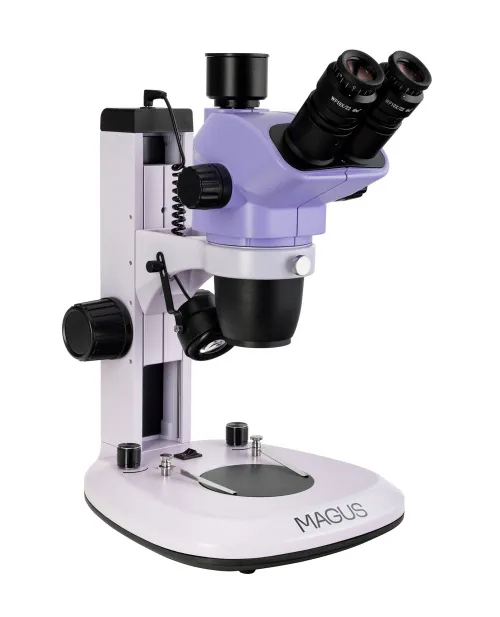

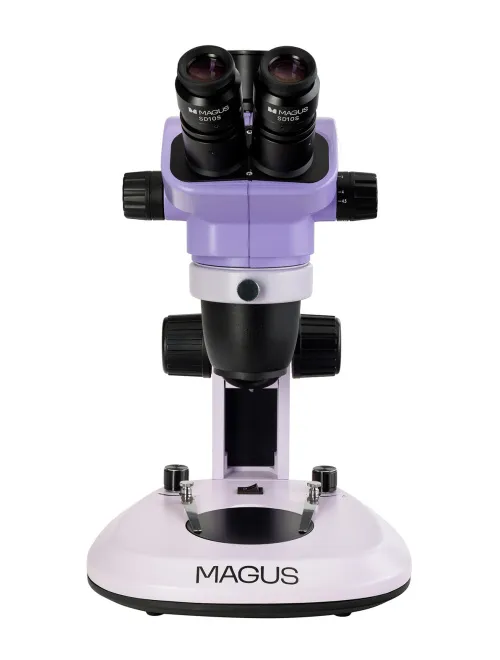

Микроскоп стереоскопический MAGUS Stereo 7TУвеличение: 6,7–45х. Оптическая схема Грену. Тринокулярная визуальная насадка, светодиодный осветитель проходящего света 3 Вт, светодиодный осветитель отраженного света косого освещения 3 Вт
MAGUS Stereo 7T – это стереомикроскоп по схеме Грену с двумя полностью автономными оптическими каналами. Микроскоп дает увеличение в 6,7–45 крат, производит объемное изображение (угол стереоскопичности равен 15 градусам) и имеет рабочую область 105 мм в базовой комплектации (максимально можно повысить до 177 мм при установке опциональных аксессуаро... далее
|
MAGUS Stereo 7T – это стереомикроскоп по схеме Грену с двумя полностью автономными оптическими каналами. Микроскоп дает увеличение в 6,7–45 крат, производит объемное изображение (угол стереоскопичности равен 15 градусам) и имеет рабочую область 105 мм в базовой комплектации (максимально можно повысить до 177 мм при установке опциональных аксессуаров). Работает с прозрачными и непрозрачными объектами, а при установке дополнительных компонентов становятся доступны и другие методы исследования: по темному полю или в поляризованном свете. Прямое изображение объекта, которое производит микроскоп, удобно для манипуляций с образцом. Модель MAGUS Stereo 7T предполагает установку цифровой камеры.

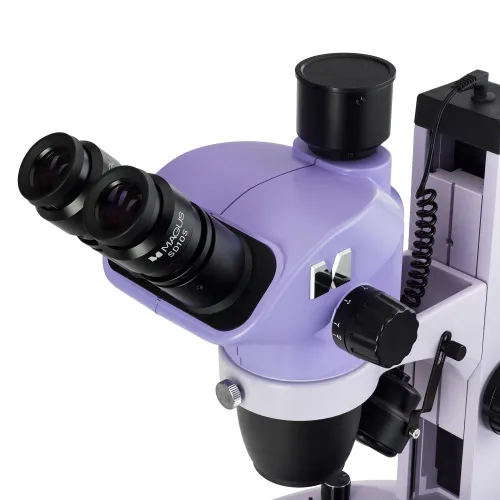

MAGUS Stereo 7T оснащен тринокулярной визуальной насадкой с отдельным тубусом для цифровой камеры. Камера монтируется на адаптер C-mount, можно выбрать адаптер с дополнительной кратностью и увеличить изображение или поле зрения для камеры. Визуальная насадка вращается по кругу и может фиксироваться в любом положении. Вместе с насадкой поставляются окуляры 10х/22 мм с механизмом диоптрийной подстройки и вынесенным на значительное расстояние зрачком, чтобы можно было работать в очках.
Стереомикроскоп оснащен трансфокатором – объективом с плавным изменением фокусного расстояния при изменении кратности. Его особенность – в том, что при плавном приближении объект все время остается в фокусе. Коэффициент трансфокации этой модели – 6,7:1. Откорректировать поле зрения, добавить увеличения или изменить рабочее расстояние можно, установив на объектив насадку.
Фокус подстраивается с помощью одной из рукояток грубой настройки – всего их две, они расположены на боковинах штатива.

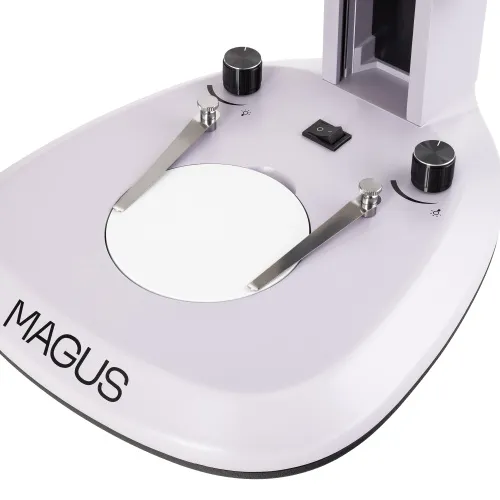

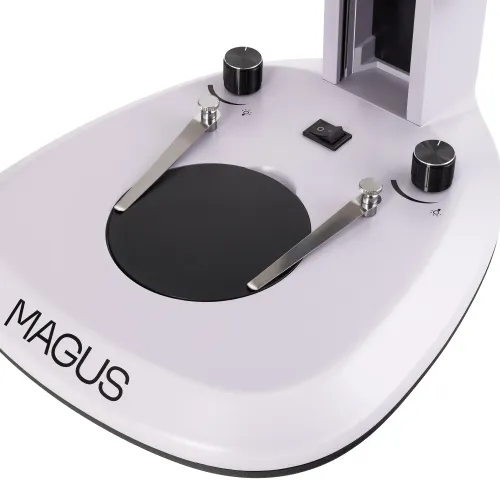

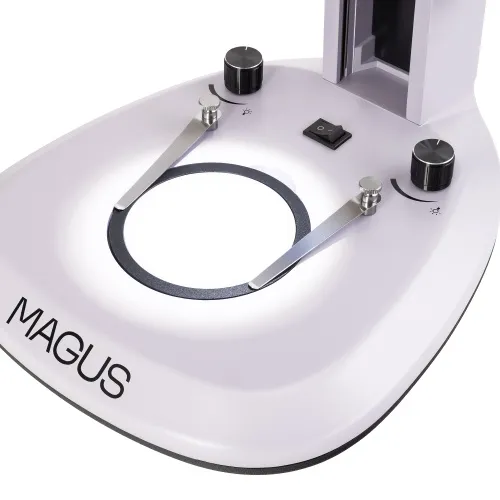

Поскольку микроскоп работает и с прозрачными, и с непрозрачными материалами, его столик оснащен двумя вставками. На вставку из стекла укладывают прозрачные объекты, они получают равномерное освещение рассеянным светом. Вставка черного и белого цветов используется, чтобы оттенять непрозрачные объекты: их удобнее изучать на контрастном фоне.

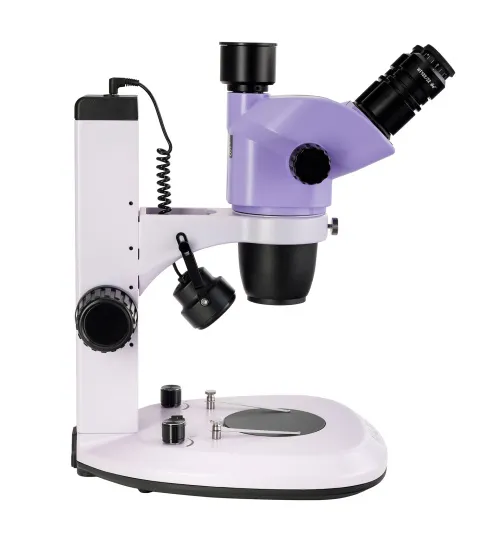

Освещение в микроскопе производится от трехваттных светодиодов с ресурсом работы 50 тысяч часов. Есть осветитель проходящего света для прозрачных образцов и осветитель отраженного света косого освещения для непрозрачных.
Преимущество этой линейки микроскопов заключается в возможности их усовершенствования благодаря аксессуарам, которыми можно дополнить набор. Окуляры и насадки на объектив влияют на показатели увеличения и поля зрения микроскопа. Вывести изображение на экран или записать процесс исследования помогут цифровые камеры, на них тоже можно откорректировать увеличение и поле зрения с помощью адаптеров C-mount с собственным увеличением. Камеры или окуляры со шкалой, дополненные калибровочным слайдом, применяются для оценки размеров объекта. Чтобы проводить исследования по методам темного поля или простой поляризации, на микроскоп устанавливают конденсор темного поля или поляризационное устройство. Конденсор можно дополнить ювелирным пинцетом для работы с ювелирными изделиями или драгоценными камнями. Пользователь может выбрать осветитель по своему вкусу: кольцевой классической конструкции, круговой с включением по секторам для правильного распределения теней, круговой с поляризатором для устранения бликов при работе с гладкими металлическими объектами или «гусиную шею», чтобы гибко настроить освещение рабочей зоны. Также дополнительные аксессуары включают механический предметный столик и разнообразные штативы для установки оптической головы так, как это нужно для работы.
Основные особенности:
- Трансфокатор плавно изменяет масштаб, подстраивая фокусировку; коэффициент увеличения 6,7:1
- Тринокулярная визуальная насадка с функцией вращения на 360 градусов и визуальным каналом для подключения цифровой камеры
- Оптическая система Грену отличается большой глубиной резкости, качественно переданной трехмерностью, компактностью и доступностью по цене
- Освещение обеспечивается светодиодными осветителями проходящего света (3 Вт) и отраженного света (3 Вт) с большим сроком службы
- Широкий спектр дополнительных компонентов для расширения функциональности прибора
Комплектация:
- Основание со встроенным источником проходящего света, встроенным блоком питания и штативом с фокусировочным механизмом
- Оптическая головка – объектив с визуальной насадкой
- Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
- Черно-белая пластина
- Прозрачная пластина

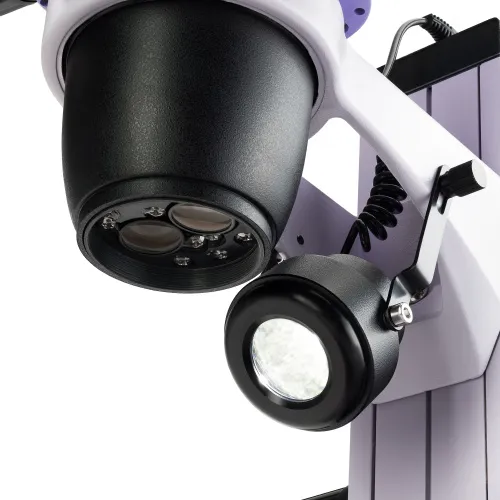

- Осветитель отраженного света косого освещения
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10x/22 мм со шкалой
- Окуляр 15х/16 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Окуляр 30х/8 мм (2 шт.)
- Насадка на объектив 0,5x
- Насадка на объектив 1,5x
- Насадка на объектив 2x
- Адаптер C-mount 0,5х
- Адаптер C-mount 1х
- Устройство простой поляризации
- Конденсор темного поля
- Осветитель кольцевой
- Осветитель кольцевой с поляризационным фильтром
- Осветитель кольцевой с включением по секторам
- Осветитель типа «гусиная шея»
- Механический предметный столик
- Универсальный штатив с механизмом фокусировки
- Ювелирный пинцет
- Цифровая камера
- Калибровочный слайд
|
Тип микроскопа |
стереоскопические/инструментальные |
|
Тип насадки |
тринокулярные |
|
Насадка |
поворотная на 360°, с фиксацией в любом положении |
|
Угол наклона окулярной насадки |
45° |
|
Увеличение, крат |
6,7–45 базовая комплектация (*опция: 3,4–270); коэффициент трансфокации 6,7:1 |
|
Диаметр окулярной трубки, мм |
30 |
|
Окуляры |
10x/22 мм, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16 мм, 20х/12 мм, 25x/9 мм, 30x/8 мм) |
|
Объективы |
0,67–4,5х (*опция: при использовании дополнительных окуляров и насадок на объектив: 3,4–270х) |
|
Рабочее расстояние, мм |
105 (*опция: при использовании дополнительных окуляров и насадок на объектив: 177, 47, 26) |
|
Межзрачковое расстояние, мм |
54–75 |
|
Линейное поле зрения, мм |
32,8–4,9 (*опция: при использовании дополнительных окуляров и насадок на объектив: 65,7–0,9), с окуляром 10х |
|
Предметный столик, мм |
черно-белая пластина Ø95 мм, прозрачная пластина |
|
Диоптрийная коррекция окуляров, D |
±5 (на каждом окуляре) |
|
Фокусировка |
грубая (106 мм, с механизмом регулировки жесткости) |
|
Подсветка |
светодиодная |
|
Регулировка яркости |
есть |
|
Источник питания |
сеть переменного тока, 115–230 В / 50/60 Гц |
|
Тип лампы подсветки |
отраженный свет: осветитель косого освещения – светодиод 3 Вт; проходящий свет: светодиод 3 Вт |
|
Диапазон рабочих температур, °С |
0… 40 |
|
Возможность подключения другого оборудования |
конденсор темного поля, устройство простой поляризации, насадки на объектив (0,5х, 1,5х, 2х) |
|
Уровень пользователя |
для профессионалов, для опытных |
|
Уровень сложности сборки и настройки |
сложно |
|
Оптическая схема |
стереомикроскоп Грену |
|
Назначение |
для прикладных работ |
|
Расположение подсветки |
комбинированная |
|
Метод исследования |
светлое поле |
|
Чехол/кейс/сумка в комплекте |
чехол пылезащитный |
