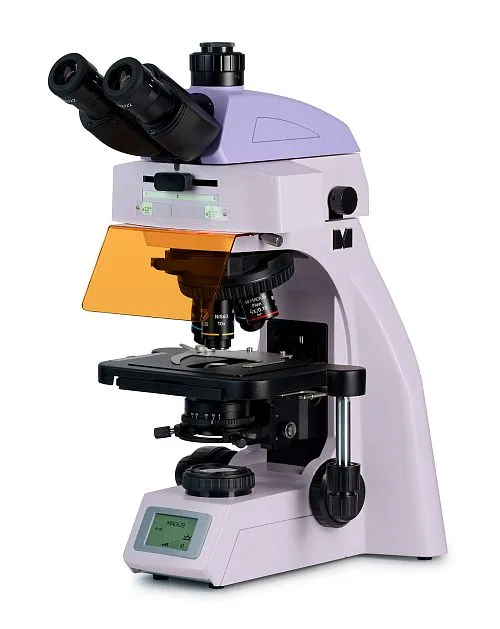

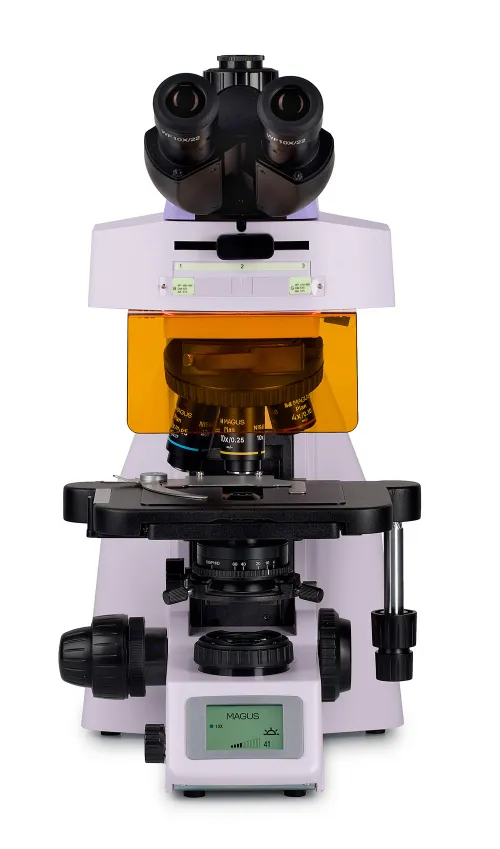

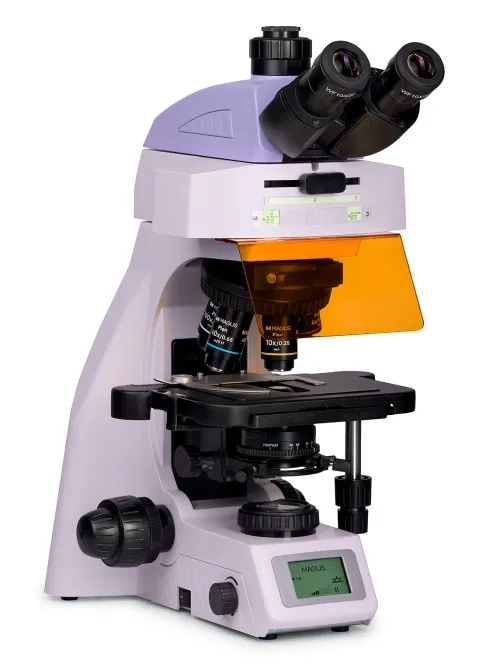

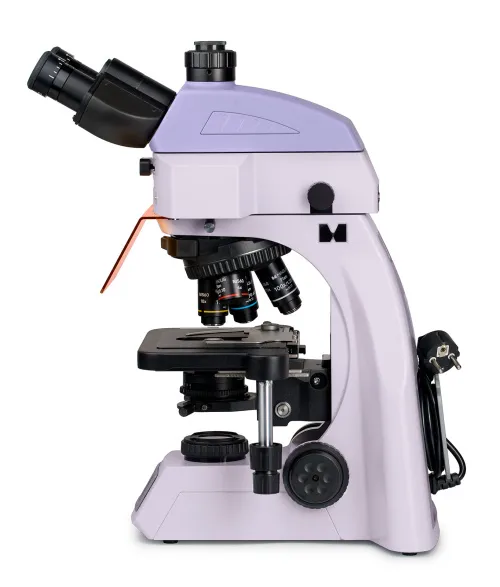

Микроскоп люминесцентный MAGUS Lum 450LУвеличение: 40–1000 крат. Тринокулярная визуальная насадка, объективы-планахроматы, источники отраженного и проходящего света – светодиоды 3 Вт, освещение по Кёлеру в проходящем свете
Микроскоп MAGUS Lum 450L в базовой комплектации предназначен для исследований по методу светлого поля (в проходящем свете) и в свете люминесценции (в отраженном свете). Метод работы в люминесцентном свете основывается на способности некоторых объектов к самостоятельному свечению под воздействием световых волн определенной длины. Таким образом изуча... далее
|
Микроскоп MAGUS Lum 450L в базовой комплектации предназначен для исследований по методу светлого поля (в проходящем свете) и в свете люминесценции (в отраженном свете). Метод работы в люминесцентном свете основывается на способности некоторых объектов к самостоятельному свечению под воздействием световых волн определенной длины. Таким образом изучают патогены различных болезней, проводят анализ ДНК и хромосомный анализ и другие медицинские, криминалистические, фармакологические исследования, наблюдения для сфер ветеринарного контроля или санитарно-эпидемиологического надзора.
При установке дополнительных комплектующих микроскоп может работать по темному полю, в фазовом контрасте и в поляризованном свете.
Модель MAGUS Lum 450L обладает рядом особенностей. В кодированном револьвере интенсивность освещения регулируется при смене объектива. Комфорта при работе добавляет ЖК-дисплей, с помощью которого отслеживаются и регулируются некоторые функции. Конденсор имеет пометки на корпусе, благодаря которым его легко настроить. Микроскоп отличается эргономичным дизайном, при его проектировании большое значение имело удобство пользователя.

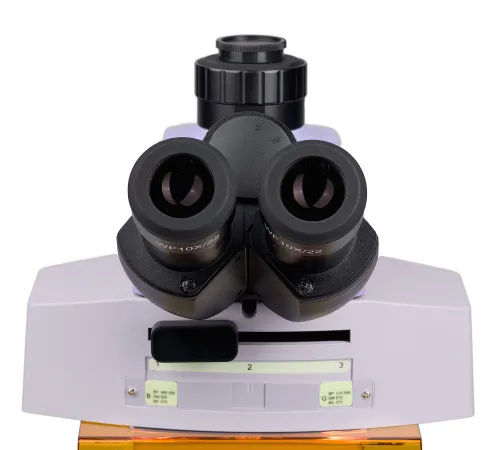

Визуальная насадка с двумя тубусами и каналом визуализации предполагает установку цифровой камеры. Окулярные тубусы имеют систему регулировки под рост пользователя: чтобы сделать их выше или ниже, тубусы вращают на 360°. Световой поток разделяется на тубусы и канал визуализации в пропорции 50/50. В комплекте с микроскопом идут два окуляра 10х/22 мм с кольцом диоптрийной подстройки и вынесенным на значительное расстояние зрачком: на микроскопе сможет работать пользователь в очках. Для защиты стекол очков окуляры дополнены резиновыми наглазниками.

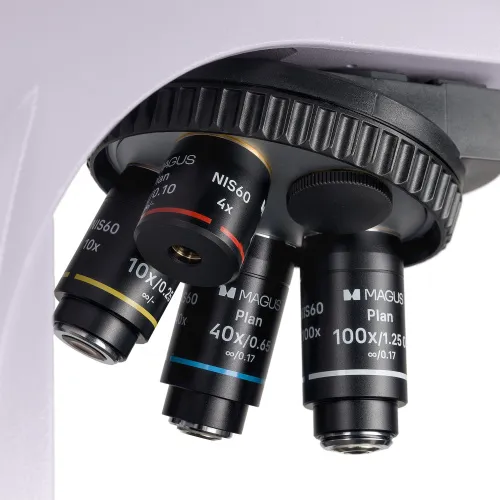

В револьверное устройство можно установить до 5 объективов. Рабочий объектив при этом будет находиться прямо перед пользователем, а остальные направлены от него – такая конструкция создает большое рабочее пространство и удобна для манипуляций с препаратом. Комплект микроскопа включает 4 объектива в диапазоне кратности от 4х до 100х. В пятое гнездо револьвера пользователь выбирает объектив самостоятельно, исходя из собственных задач. Выбирайте объективы с парфокальной высотой 60 мм. В слот над револьвером при необходимости устанавливается анализатор.
Этот микроскоп отличается способностью к автоматической регулировке освещения при смене рабочего объектива. Дело в том, что кратность влияет на светопропускание оптики, и если при повороте револьвера интенсивность освещения снаружи выглядит неизменной, то в окулярах пользователь видит сильные перепады яркости. Это влияет и на самочувствие пользователя, и на его временные затраты: систему освещения приходится подстраивать каждый раз после смены объектива. Кодированный револьвер умеет регулировать степень освещенности автоматически: пользователь лишь один раз настраивает свет для каждого объектива.

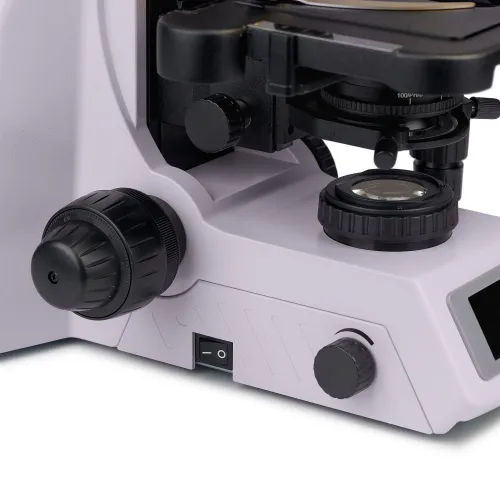

Настройка фокуса происходит с помощью коаксиальной системы рукояток. Грубая фокусировка производится рукояткой слева, для тонкой настройки есть рукоятки с обеих сторон штатива (на правой есть выемки под пальцы). Для удобства пользователя есть рукоятка блокировки грубой фокусировки и кольцо, регулирующее жесткость хода грубой фокусировки.

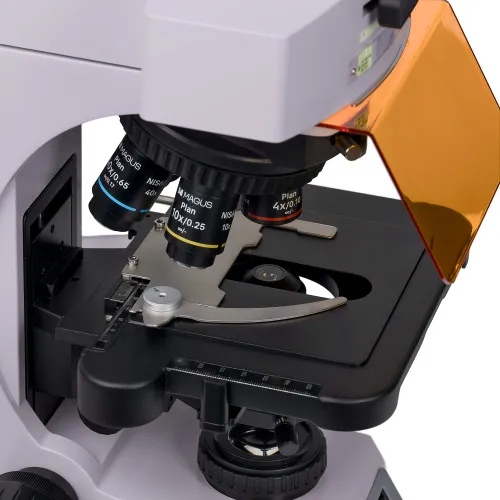

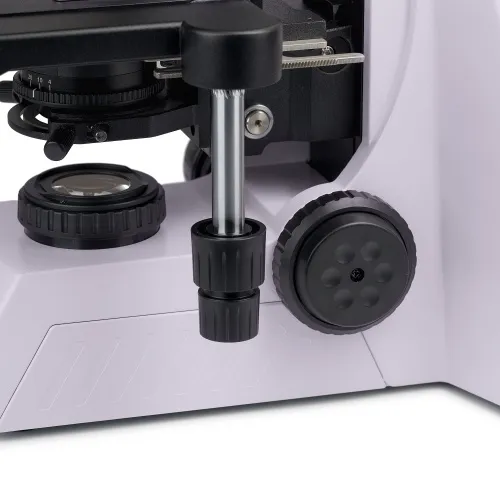

Предметный столик управляется с помощью длинной ручки. Препаратодержатель фиксирует объект, но пользователь может легко убрать его, если это необходимо – он крепится к столику всего на 2 винтах. Сам столик не имеет выдвижной зубчатой рейки, а перемещения препарата происходят с помощью механизма ременной передачи.
Источниками света в модели MAGUS Lum 450L являются светодиодные осветители. Осветитель проходящего света используется для наблюдений по светлому полю. Он оснащен светодиодом мощностью 3 Ватта с ресурсом 50 000 часов. Цветовая температура удерживается на одном уровне при изменении мощности.

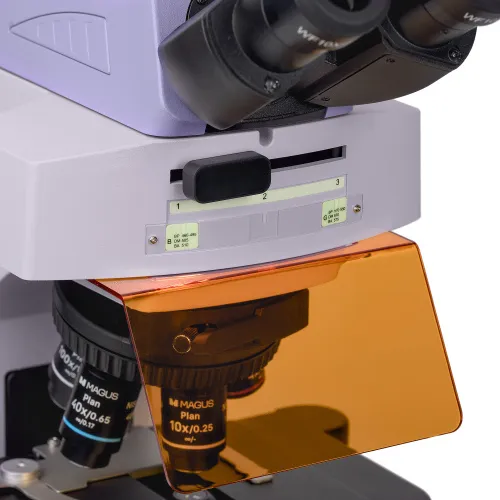

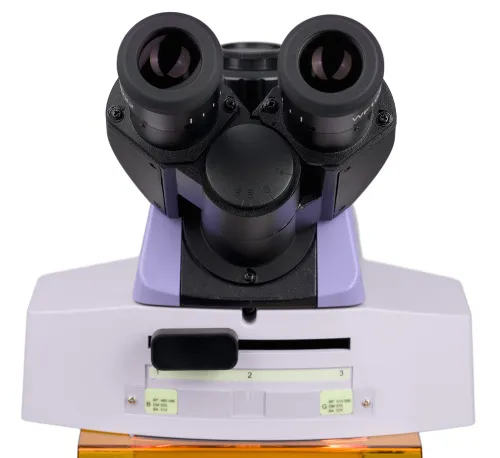

Для работы в люминесцентном свете микроскоп имеет осветитель отраженного света. Светодиоды в этом осветителе тоже 3-ваттные, такой осветитель безопасен и не требует дополнительного ухода. Он не нагревается, быстро достигает нужной яркости и быстро выключается. Переключение из одного режима работы в другой осуществляется с помощью переключателя в люминесцентной насадке: положение посередине обеспечивает работу в светлом поле, при повороте переключателя вправо или влево выбирается рабочий фильтр – синий (B) или зеленый (G). При установленном синем фильтре объект производит желто-зеленое люминесцентное свечение, при зеленом фильтре – красное.
На этом микроскопе можно настроить освещение по Кёлеру. Оно отличается равномерностью, без затемненных участков по полю зрения, а артефакты, например, пыль или образ осветителя, не отображаются. С таким освещением каждый объектив достигает предела разрешения.

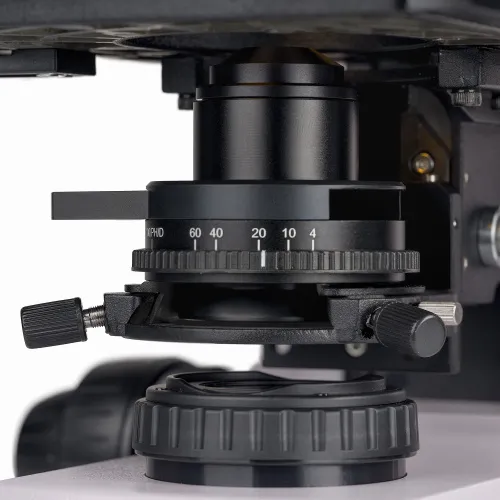

На модели MAGUS Lum 450L установлен особый маркированный конденсор. На его корпусе есть метки, соответствующие увеличению объективов, а на кольце находится указатель. Если установить маркер напротив нужной пометки увеличения, изображение станет максимально четким и контрастным. Положение конденсора можно откорректировать по вертикали и относительно оптической оси.
На корпусе конденсора имеется слот для установки слайдеров темного поля или фазового контраста. Пока слайдеры не используются, слот закрыт заглушкой.

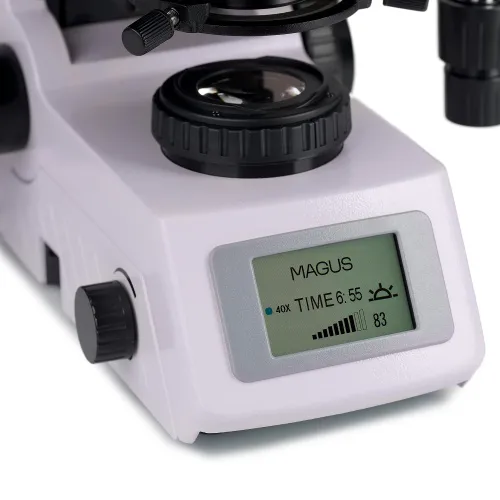

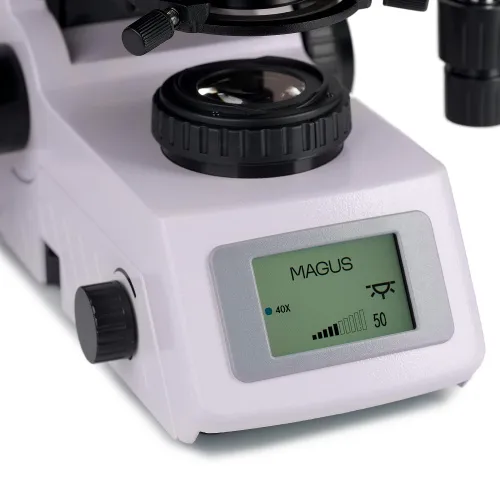

Выбранные параметры можно проверить на встроенном ЖК-экране. Пользователь может выбрать режим «эко» или «сон», установить время автоматического отключения прибора, а также проверить уровень яркости подсветки и заблокировать возможность ее изменения.

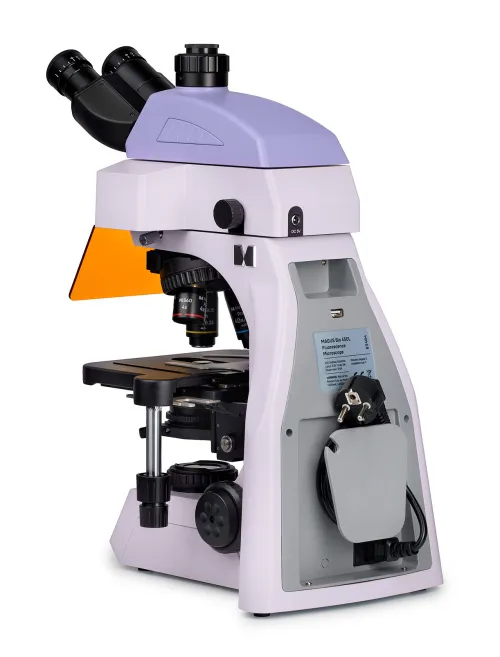

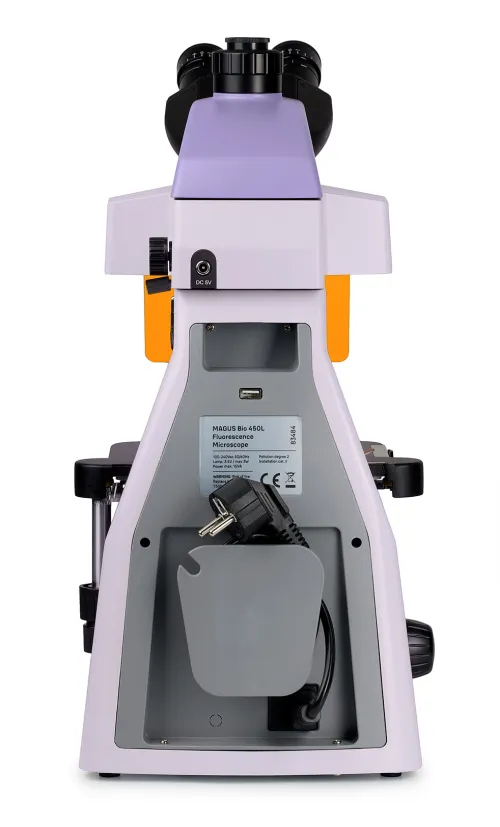

Помимо перечисленных особенностей конструкции, влияющих на комфорт пользователя, в дизайне микроскопа предусмотрели возможность спрятать от глаз пользователя провода: рабочее место становится более опрятным и безопасным. На корпусе прибора размещена надежная ручка для переноски. Микроскоп удобно хранить, использовать и перемещать.
Сделать эту модель еще более функциональной можно, дополнив ее опциональными аксессуарами. Дополнительные компоненты откроют возможности исследований по методам темного поля, фазового контраста, простой поляризации. Линейка дополнительных окуляров добавит значений в диапазон увеличения. Цифровые камеры помогут продемонстрировать исследование широкой публике, выведя изображение на экран или записывая его на карту памяти. Также с помощью камеры или калибровочного слайда в комплекте с окуляром со шкалой проводятся измерения объекта.
Основные особенности:
- Модель в базовой комплектации работает по светлому полю и в свете люминесценции; при установке дополнительных компонентов возможна работа по методам темного поля, фазового контраста и простой поляризации
- «Умная» система освещения регулирует интенсивность света для каждого объектива
- Можно настроить освещение по Кёлеру
- Микроскоп оснащен синим и зеленым фильтрами для исследований в свете люминесценции; препарат реагирует желто-зеленым или красным свечением соответственно
- Тринокулярный тубус предусматривает установку цифровой камеры
- Окулярные тубусы регулируются по высоте и подстраиваются под рост пользователя
- Выбранные параметры работы отображаются на встроенном дисплее
- Конденсор промаркирован для более легкой и быстрой настройки
- Модель отличается эргономичным дизайном, в котором все направлено на комфорт пользователя

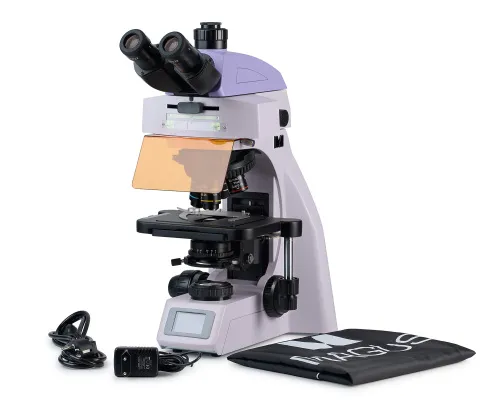

Комплектация:
- Штатив со встроенным источником электропитания, осветителем отраженного света видимой люминесценции, источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов
- Конденсор Аббе
- Люминесцентная насадка
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: 4x/0,10, парфокальная высота 60 мм
- Объектив-планахромат, рассчитанный на бесконечность: 10x/0,25, парфокальная высота 60 мм
- Объектив-планахромат, рассчитанный на бесконечность: 40x/0,65 (подпружиненный), парфокальная высота 60 мм
- Объектив-планахромат, рассчитанный на бесконечность: 100x/1,25 ми (подпружиненный), парфокальная высота 60 мм
- Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
- Наглазник на окуляр (2 шт.)
- Светофильтр
- Переходник под крепление C-mount для работы с камерой
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 10х/22 мм с сеткой
- Окуляр 10х/22 мм с перекрестьем
- Окуляр 12,5x/17,5 мм (2 шт.)
- Окуляр 15х/16 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: 20х/0,40, парфокальная высота 60 мм
- Фазово-контрастное устройство: набор фазовых слайдеров, вспомогательный центрирующий телескоп, набор фазовых объективов
- Слайдер темного поля
- Устройство простой поляризации
- Цифровая камера
- Калибровочный слайд
- Монитор
|
Тип микроскопа |
световые/оптические, биологические |
|
Тип насадки |
тринокулярные |
|
Насадка |
Gemel (Зидентопф с вращением тубусов на 360°); деление светового потока 50/50 |
|
Угол наклона окулярной насадки |
30° |
|
Увеличение, крат |
40–1000 базовая комплектация (*опция: 40–1250/1500/2000) |
|
Диаметр окулярной трубки, мм |
30 |
|
Окуляры |
10x/22 мм, удаленный зрачок (*опция: 10x/22 мм со шкалой, 10x/22 мм с сеткой, 10x/22 мм с перекрестьем, 12,5x/17,5 мм, 15x/16 мм, 20x/12 мм) |
|
Объективы |
планахроматические, скорректированные на бесконечность: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 ми (*опция: 20х/0,40); парфокальная высота 60 мм |
|
Револьверное устройство |
на 5 объективов, кодированное |
|
Рабочее расстояние, мм |
30 (4x); 10,2 (10x); 1,5 (40xs); 0,2 (100xs) |
|
Межзрачковое расстояние, мм |
47–78 |
|
Предметный столик, мм |
230x150, двухкоординатный механический, без выдвижной рейки |
|
Диапазон перемещения предметного столика, мм |
78/54 |
|
Диоптрийная коррекция окуляров, D |
±5 (на каждом окуляре) |
|
Конденсор |
центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и слотом с заглушкой для слайдера темного поля и фазового контраста; тип крепления «ласточкин хвост» |
|
Диафрагма |
регулируемая апертурная, регулируемая ирисовая полевая |
|
Фокусировка |
коаксиальная, грубая (30 мм, 37,7 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм, 0,2 мм/оборот) |
|
Подсветка |
светодиодная |
|
Регулировка яркости |
есть |
|
Источник питания |
сеть переменного тока, 100–240 В / 50/60 Гц |
|
Тип лампы подсветки |
отраженный и проходящий свет: светодиод 3 Вт |
|
Светофильтры |
есть |
|
Диапазон рабочих температур, °С |
0… 70 |
|
Дополнительно |
авторегулировка яркости освещения при смене объектива, отображение статуса на экране, режим сна, эко-режим |
|
Возможность подключения другого оборудования |
фазово-контрастное устройство (слайдер и объективы), устройство простой поляризации (поляризатор и анализатор), слайдер темного поля |
|
Уровень пользователя |
для профессионалов, для опытных |
|
Уровень сложности сборки и настройки |
сложно |
|
Флуоресцентный модуль |
синий (B), 460–495 нм / 505 нм / 510 нм; зеленый (G), 510–550 нм / 570 нм / 575 нм |
|
Назначение |
лабораторные/медицинские |
|
Расположение подсветки |
комбинированная |
|
Метод исследования |
флуоресценция, светлое поле |
|
Чехол/кейс/сумка в комплекте |
чехол пылезащитный |
