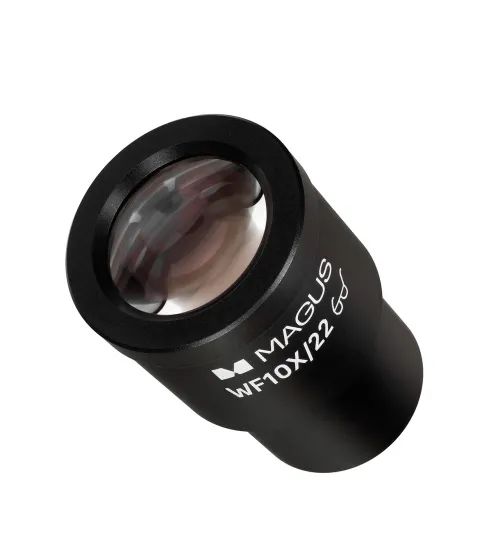

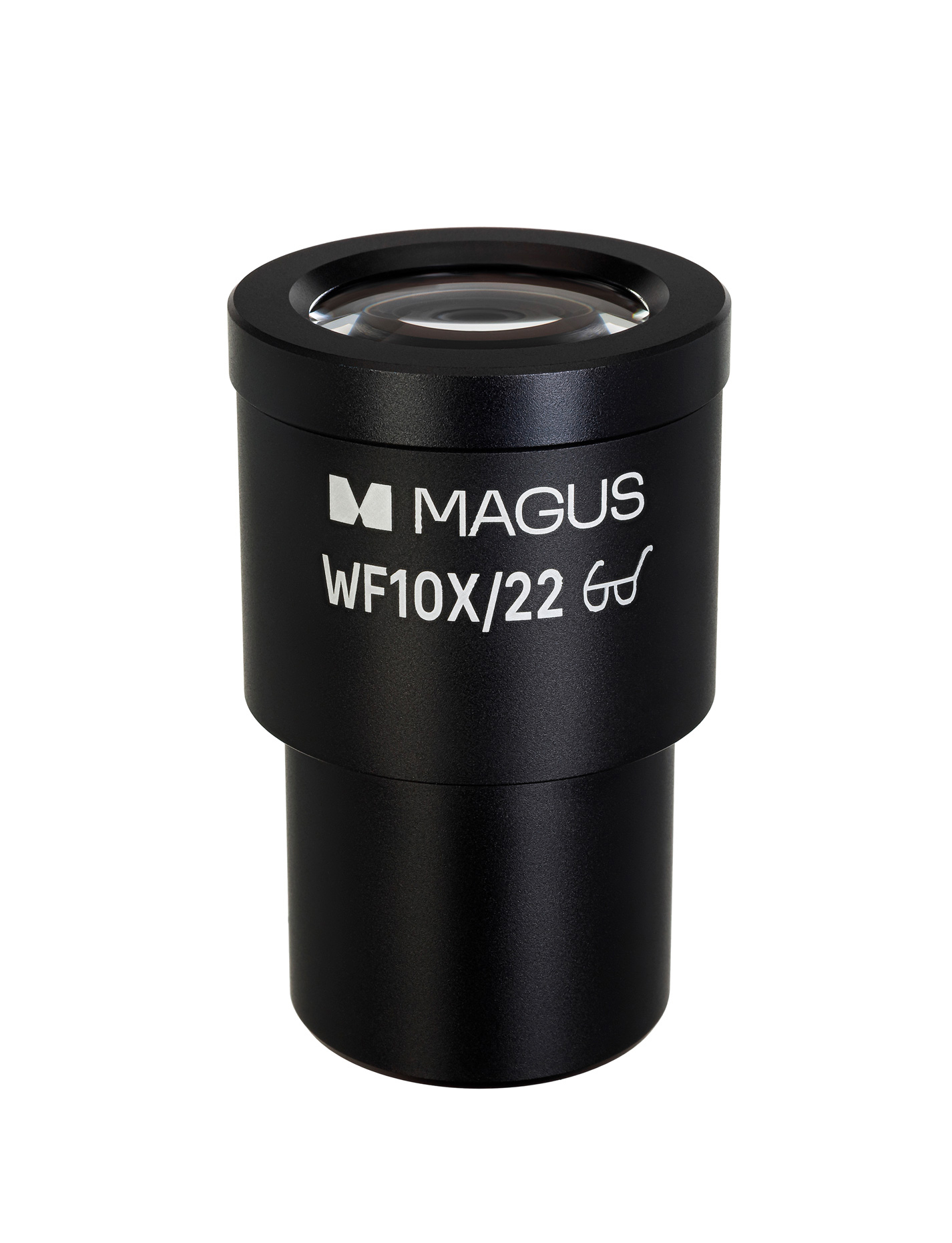

Окуляр MAGUS ESM10 10х/22 мм со шкалой стандарта ASTM E112 (D 30 мм)

Качество и механические свойства металлопродукции напрямую зависят от размера зерна. Международный стандарт ASTM E112 устанавливает унифицированную методологию перевода качественной оценки размера зерна («мелкое» или «крупное») в количественный показатель – число зерна G. Стандартный индекс обеспечивает объективность оценки, что является обязательным условием для контроля качества, сертификации, научно-исследовательских работ и инженерных расчетов.

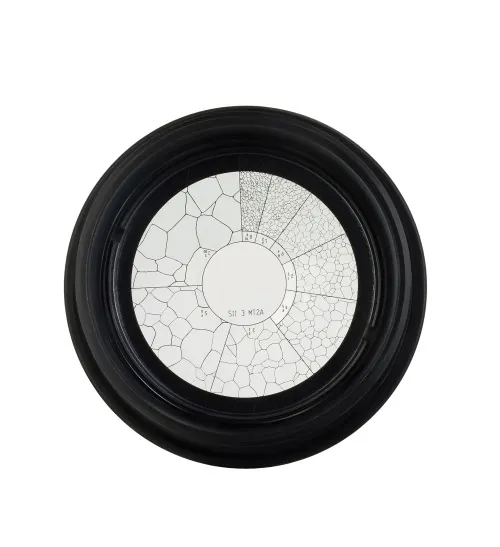

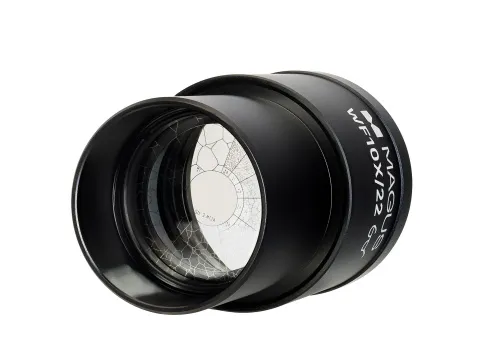

Окуляр MAGUS ESM10 разработан для оперативного и точного определения размера зерна в полном соответствии с ASTM E112. Он устанавливается на металлографический микроскоп вместо стандартного окуляра с увеличением 10х. Второй тубус микроскопа оснащается парным окуляром без шкалы. Окуляр MAGUS ESM10 проецирует в поле зрения эталонную шкалу, которая накладывается на изображение микроструктуры исследуемого образца. Оператор проводит визуальное сравнение с калиброванными эталонами, результатом которого является точное определение числа зерна G. Следует отметить, что более высокое значение G соответствует более мелкому зерну.

Окуляр со шкалой стандарта ASTM E112 предназначен для оснащения металлографических микроскопов, используемых в промышленных и исследовательских лабораториях, на предприятиях металлургического и машиностроительного комплексов – там, где требуется серийный и точный анализ структуры материалов.

Основные особенности:

• Соответствие стандарту ASTM E112 – важно для сертификации и контроля качества
• Точность измерений: позволяет объективно определять размер зерна в сравнимых единицах

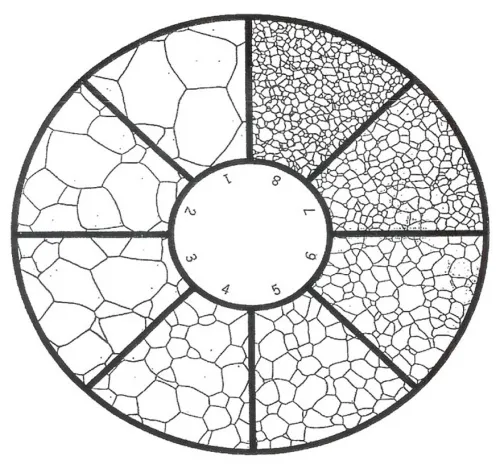

• Эталонные изображения на шкале от G=1 до G=8
• Сконструирован для металлографических микроскопов с окулярной трубкой диаметром 30 мм

Совместимость:

• Микроскоп металлографический MAGUS Metal 600
• Микроскоп металлографический MAGUS Metal 600 BD
• Микроскоп металлографический MAGUS Metal 630
• Микроскоп металлографический MAGUS Metal 630 BD
• Микроскоп металлографический MAGUS Metal 650
• Микроскоп металлографический MAGUS Metal 650 BD
• Микроскоп металлографический инвертированный MAGUS Metal V700
• Микроскоп металлографический инвертированный MAGUS Metal V700 BD
• Микроскоп металлографический инвертированный MAGUS Metal V700 DIC
