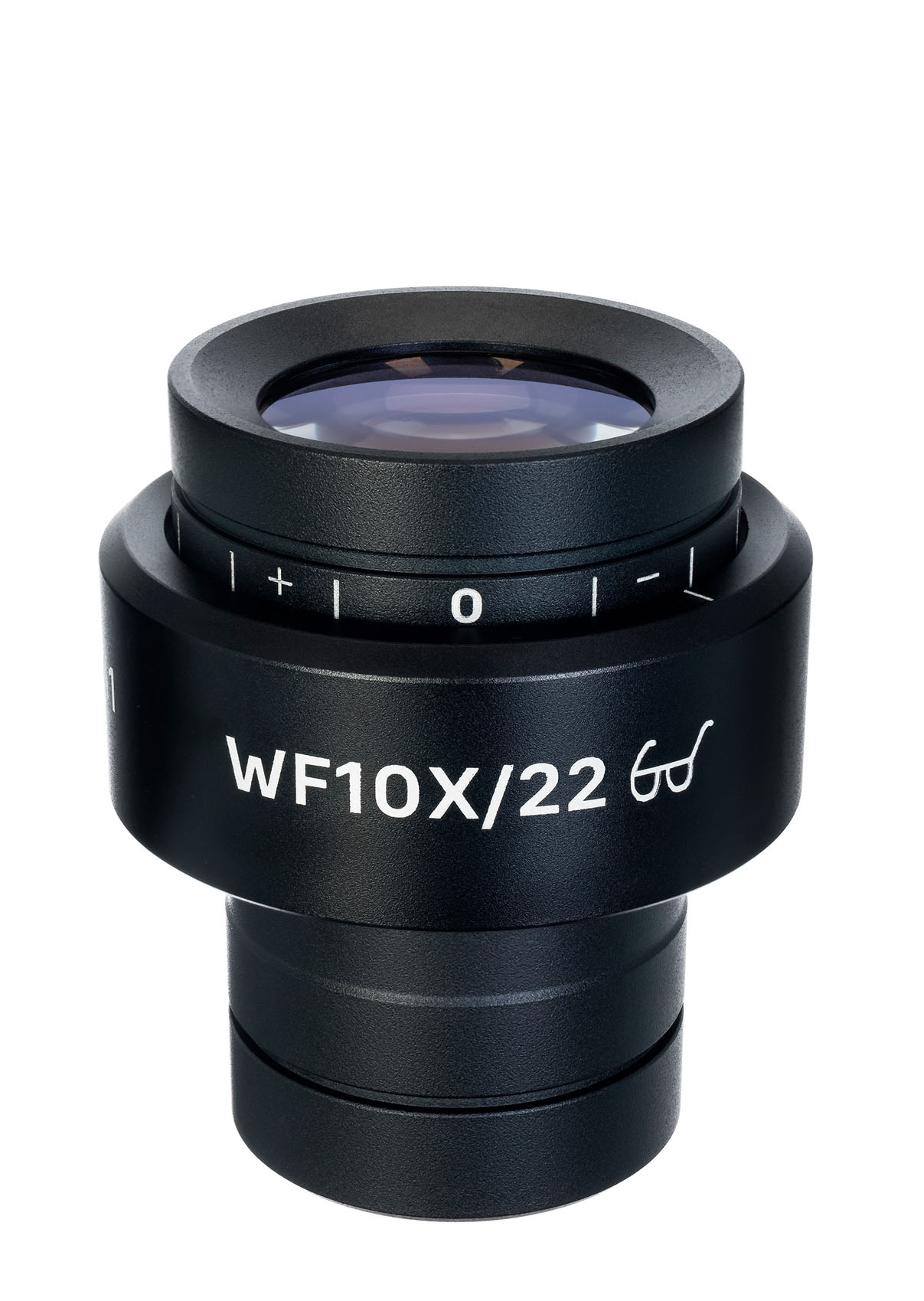

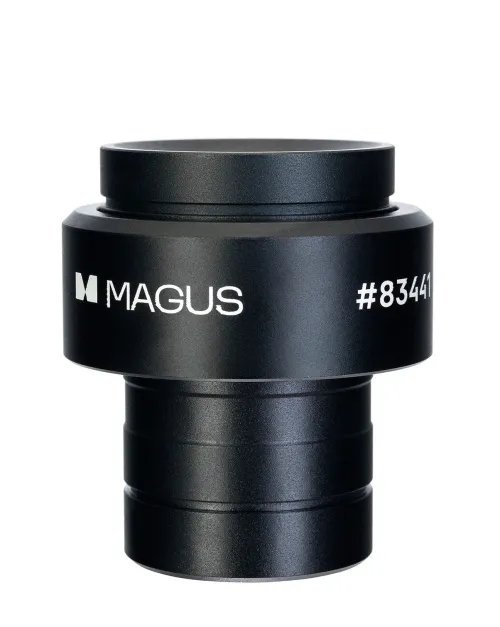

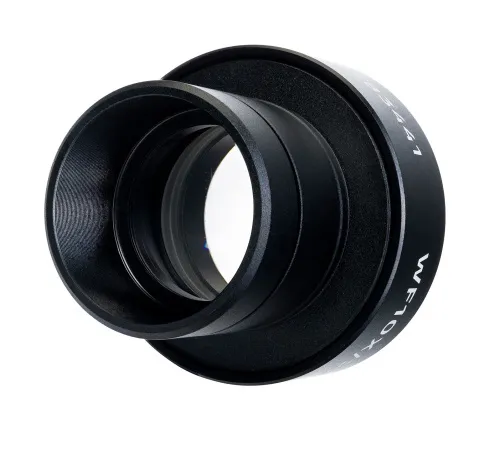

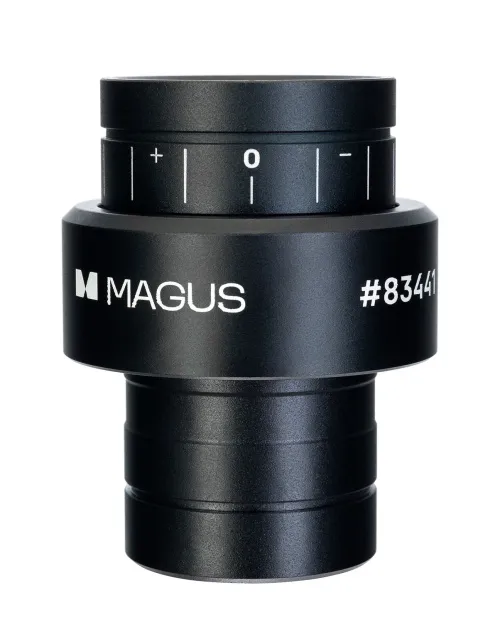

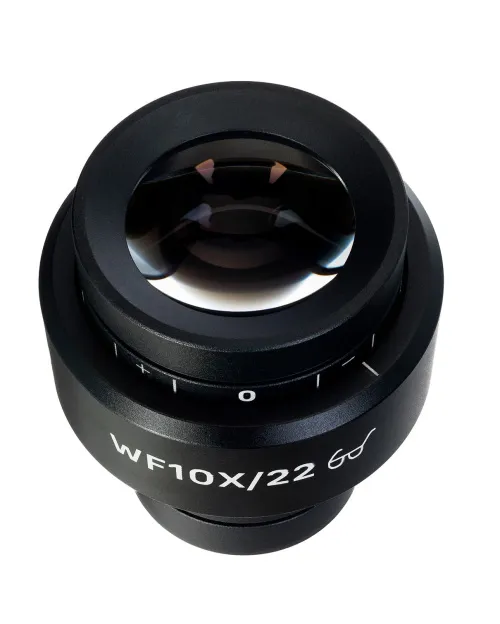

Окуляр MAGUS SE10S 10х/22 мм со шкалой (D 30 мм)

MAGUS by Levenhuk
С диоптрийной коррекцией. Увеличение: 10 крат. Поле зрения: 22 мм. Шкала с ценой деления 0,1 мм
  • Артикул: 83441
  • Гарантия: 6 мес.
  • Вес в упаковке: 0,095 кг.
  • Размер упаковки (ДхШхВ): 7×4×4 см.
  • 9 990
  • MAGUS by Levenhuk
  Окуляр MAGUS SE10S служит для оценки размеров объекта или его структур под микроскопом. Для этого на полевую линзу окуляра нанесена шкала с шагом в 0,1 мм. Проводить измерения можно в миллиметрах или микронах. Окуляр SE10S обладает увеличением 10 крат и устанавливается на микроскоп с тубусом 30 мм.... далее

Окуляр MAGUS SE10S служит для оценки размеров объекта или его структур под микроскопом. Для этого на полевую линзу окуляра нанесена шкала с шагом в 0,1 мм. Проводить измерения можно в миллиметрах или микронах. Окуляр SE10S обладает увеличением 10 крат и устанавливается на микроскоп с тубусом 30 мм.

Как провести измерения

Оптическую систему микроскопа составляют не только окуляры, но и объективы, и увеличение последних влияет на то, как оценивать истинное расстояние между двумя делениями шкалы при изучении и измерении препарата. Чтобы определить это расстояние, нужно провести расчеты для каждого объектива. Прежде всего откалибруем шкалу окуляра. Поместите калибровочный слайд на предметный столик, сфокусируйтесь на нем и вращайте окуляр до тех пор, пока шкалы не станут параллельны друг другу.

Теперь воспользуемся формулой:

Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);
L – число делений объект-микрометра;
А – число делений шкалы окуляра.

В результате вы получите цену деления шкалы окуляра для взаимодействия с определенным объективом. Такой расчет нужно провести для каждого объектива, а результат – записать.

Теперь, чтобы оценить размер объекта, посчитайте, сколько делений шкалы окуляра приходится на измеряемую поверхность. Затем это число умножьте на показатель, который вы вывели для того окуляра, с которым работаете. Полученное число и будет отражать величину объекта.

Совместимость:

  • Микроскоп стереоскопический MAGUS Stereo 9T
Технические характеристики
Материал линз оптическое стекло
Увеличение, крат 10
Диаметр поля зрения, мм 22
Диоптрийная коррекция есть
Цена деления шкалы, мм 0,1
Посадочный диаметр, мм 30
Материал корпуса медь
Вынос выходного зрачка, мм 10
