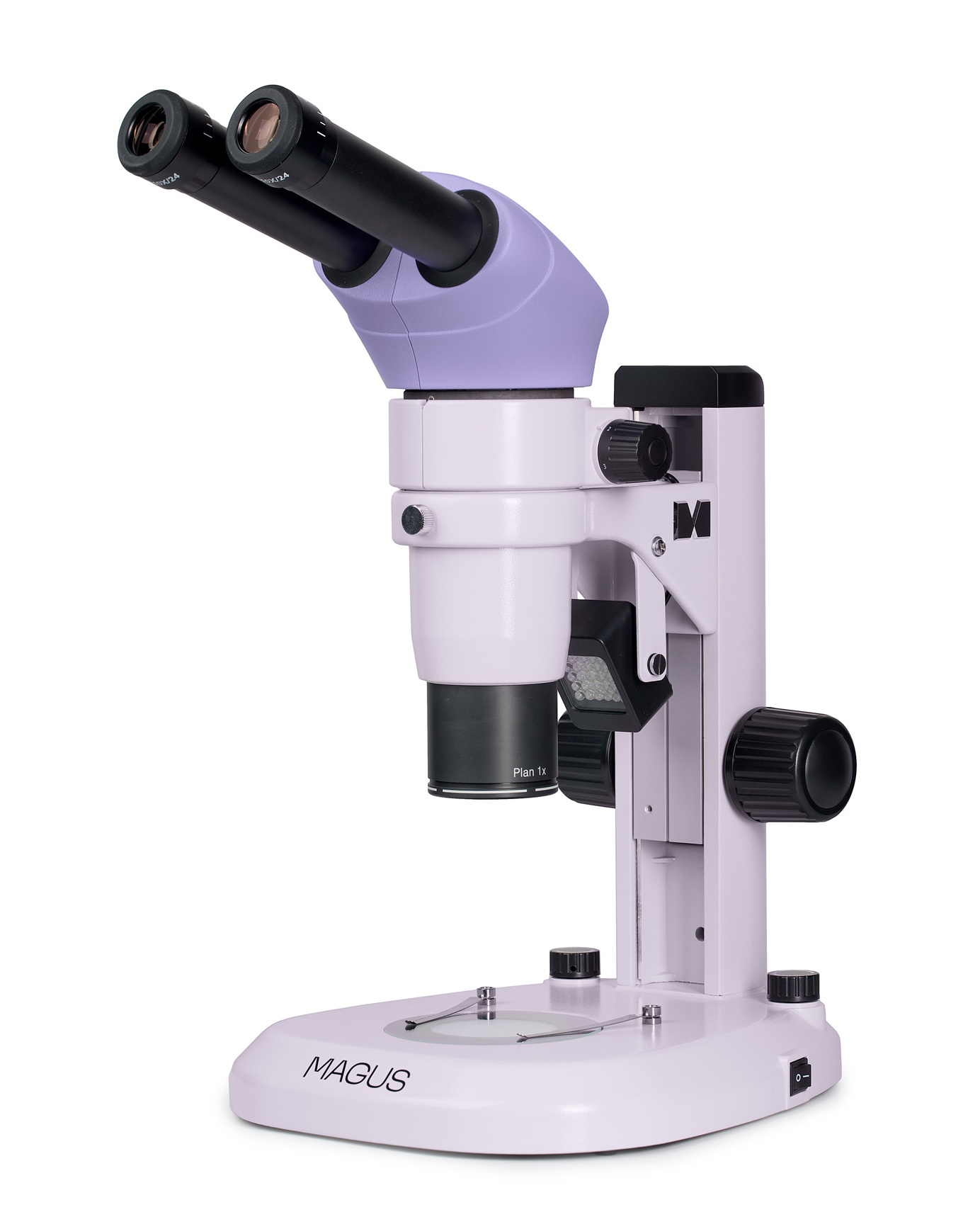

Микроскоп стереоскопический MAGUS Stereo A8Увеличение: 8–65х. Оптическая схема Аббе. Бинокулярная визуальная насадка, светодиодный осветитель проходящего света 6 Вт, светодиодный осветитель отраженного света косого освещения 3 Вт
MAGUS Stereo A8 – стереомикроскоп исследовательского уровня, сконструированный по системе Аббе. С его помощью можно эффективно изучать объемные образцы разного происхождения: микроскоп не только обладает большим рабочим расстоянием, но и позволяет рассмотреть объект в совокупности трех измерений. Эта модель позволяет работать как с прозрачными, так... далее
|
MAGUS Stereo A8 – стереомикроскоп исследовательского уровня, сконструированный по системе Аббе. С его помощью можно эффективно изучать объемные образцы разного происхождения: микроскоп не только обладает большим рабочим расстоянием, но и позволяет рассмотреть объект в совокупности трех измерений. Эта модель позволяет работать как с прозрачными, так и с непрозрачными объектами благодаря встроенным осветителям проходящего и отраженного света.
Микроскопы, построенные по оптической схеме Аббе, отличаются адекватной и реалистичной передачей образа объекта без искажений, широким полем зрения, точным отображением цветов и высоким разрешением. Микроскоп можно дополнить аксессуарами, в том числе и цифровой камерой. Устройство будет полезно в медицинских, биологических, археологических профессиональных исследованиях, судебных экспертизах, для изучения свойств материалов и работ в области микроэлектроники.

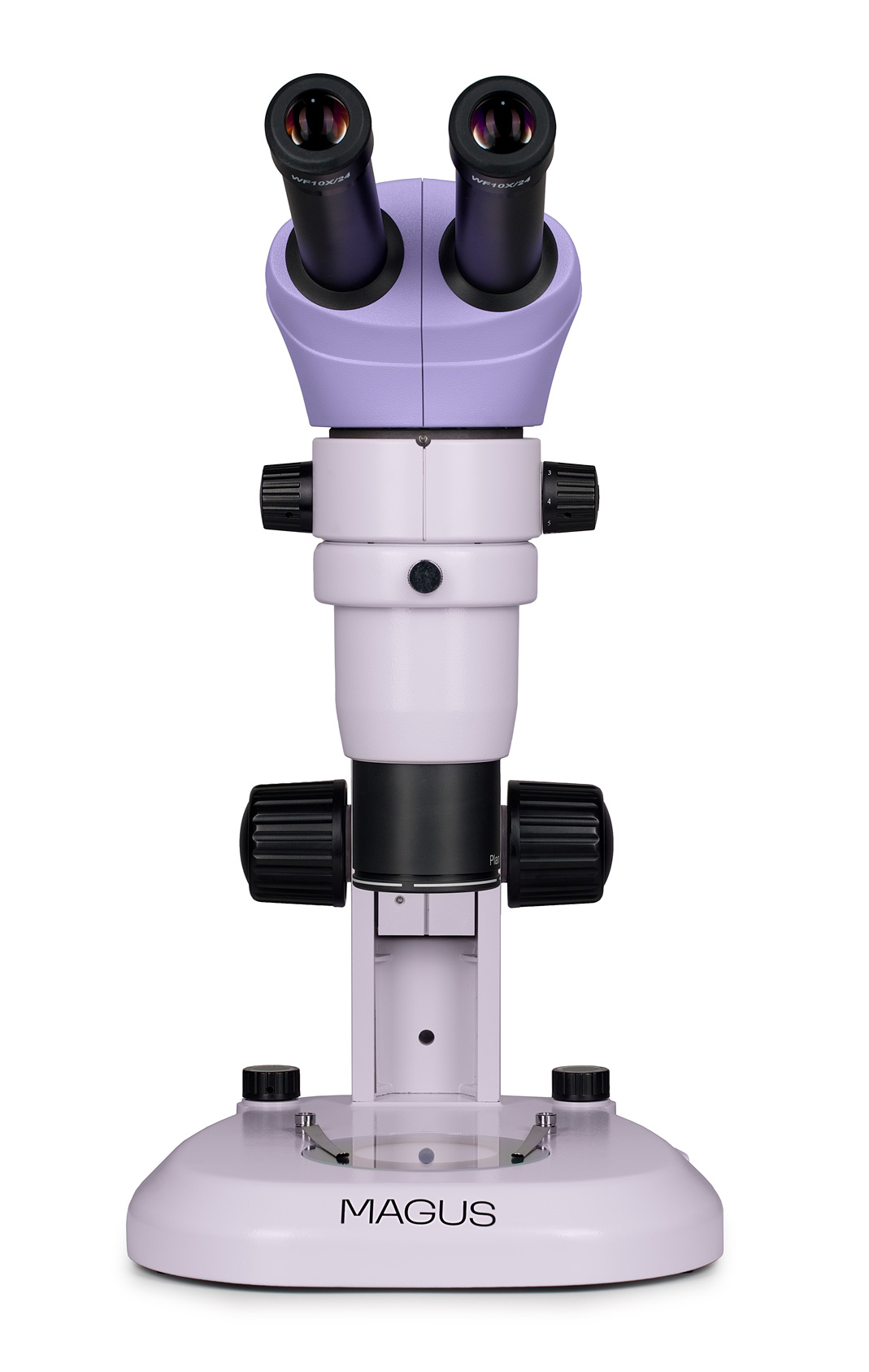

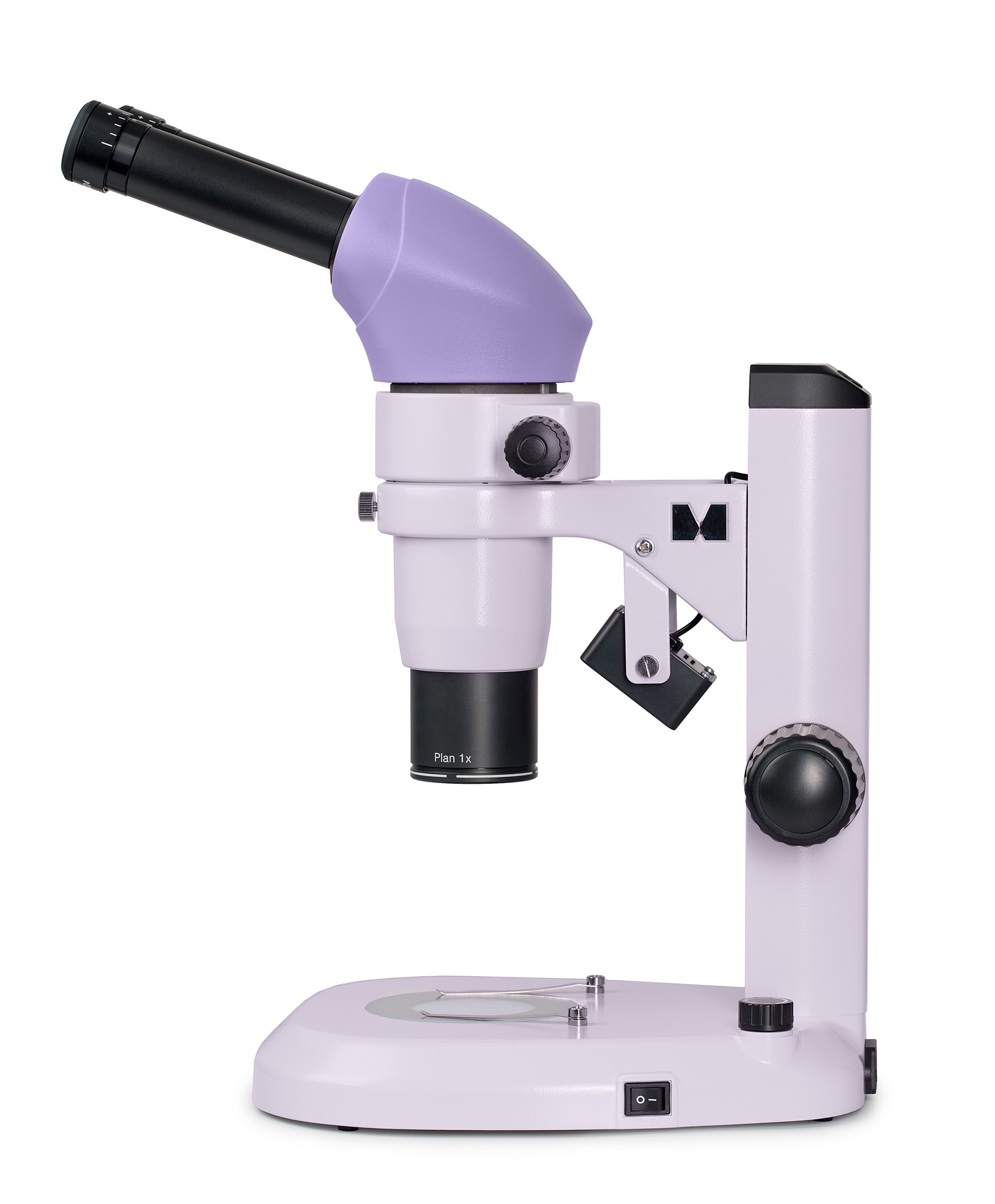

Микроскоп оснащен визуальной насадкой с двумя тубусами. Они установлены с наклоном 20° к горизонтальной плоскости: это положение наиболее комфортно для работы. Микроскоп не имеет механизма диоптрийной подстройки, если необходимо настроить резкость изображения при близорукости или дальнозоркости, выбирайте окуляры с таким механизмом. В микроскоп можно установить цифровую камеру: она монтируется в промежуточную насадку с фотовыходом с помощью адаптера C-mount.

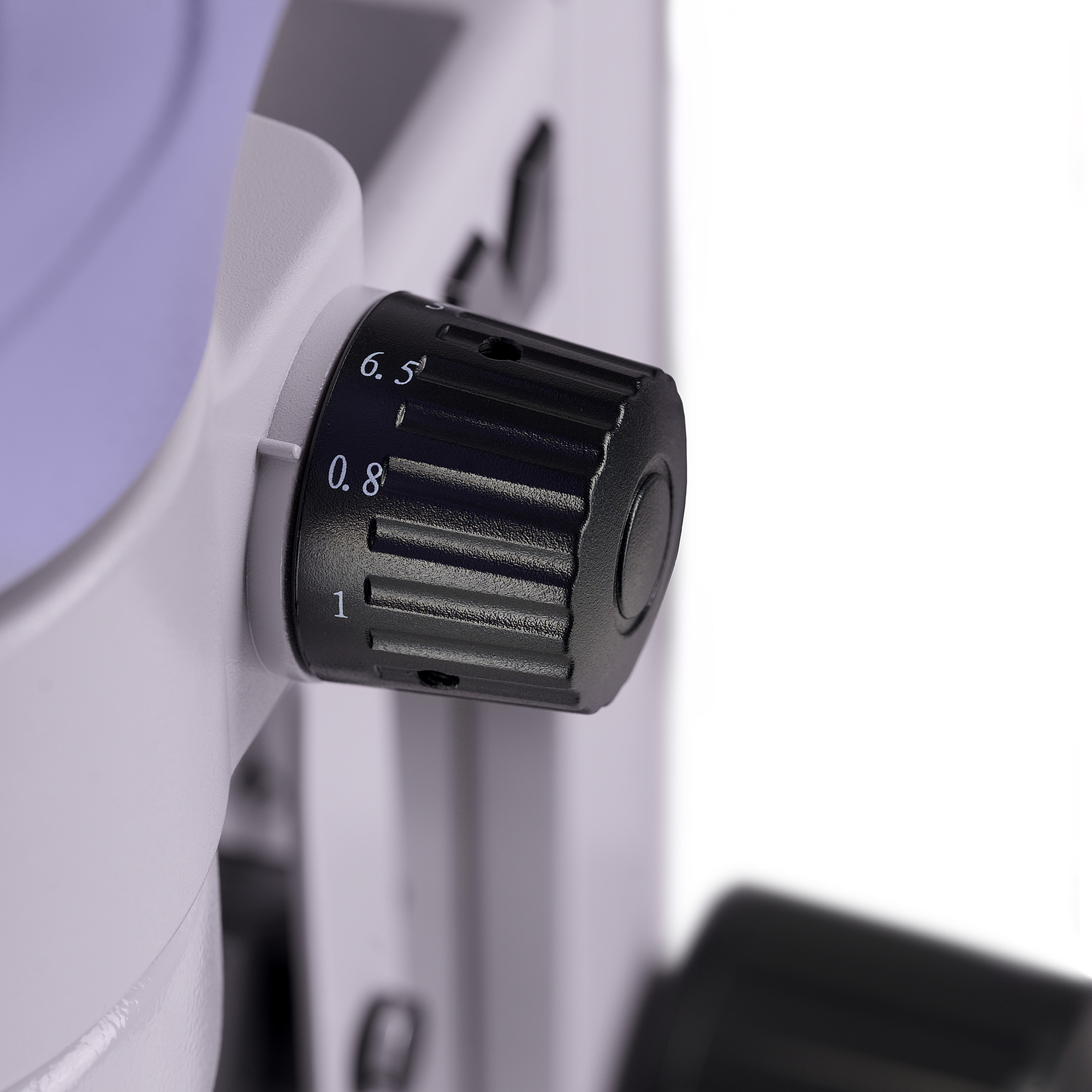

Два оптических канала имеют систему линз, способных увеличить изображение объекта. Вместе с увеличением в этих объективах-трансфокаторах одновременно изменяется фокусное расстояние: объект всегда остается в фокусе. Коэффициент трансфокации в модели MAGUS Stereo A8 имеет значение 8:1.
Оптические каналы объединяются в главном объективе. Угол стереоскопичности – 11°. Объектив располагается прямо над объектом, под прямым углом к его плоскости. Благодаря такому положению изображение не имеет даже минимальных геометрических искажений, как это происходит в стереомикроскопах по системе Грену. В модели MAGUS Stereo A8 установлен планахроматический главный объектив с большим полем зрения и исправлением сферических и хроматических искажений. Его кратность – 1х, рабочее расстояние – 78 мм.

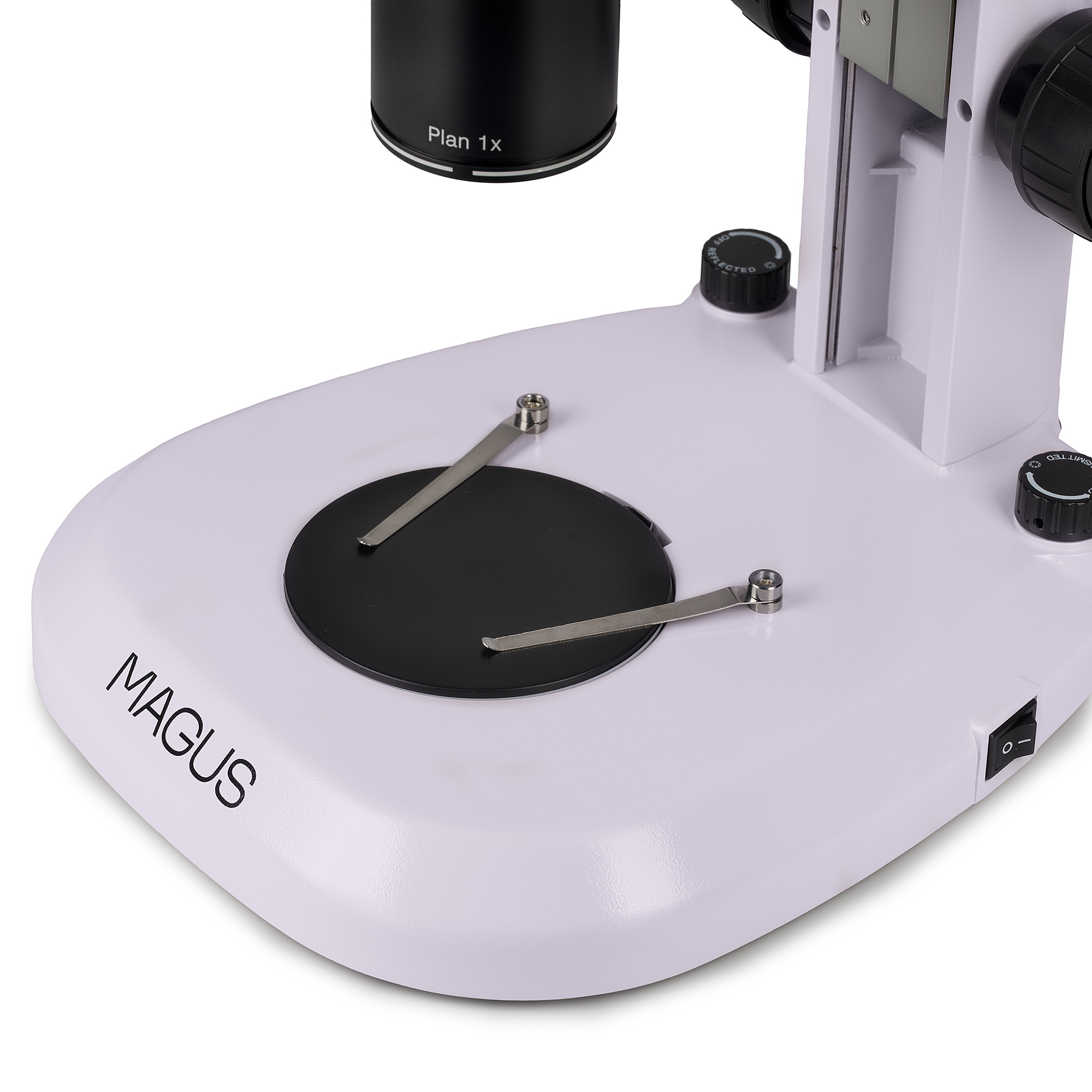

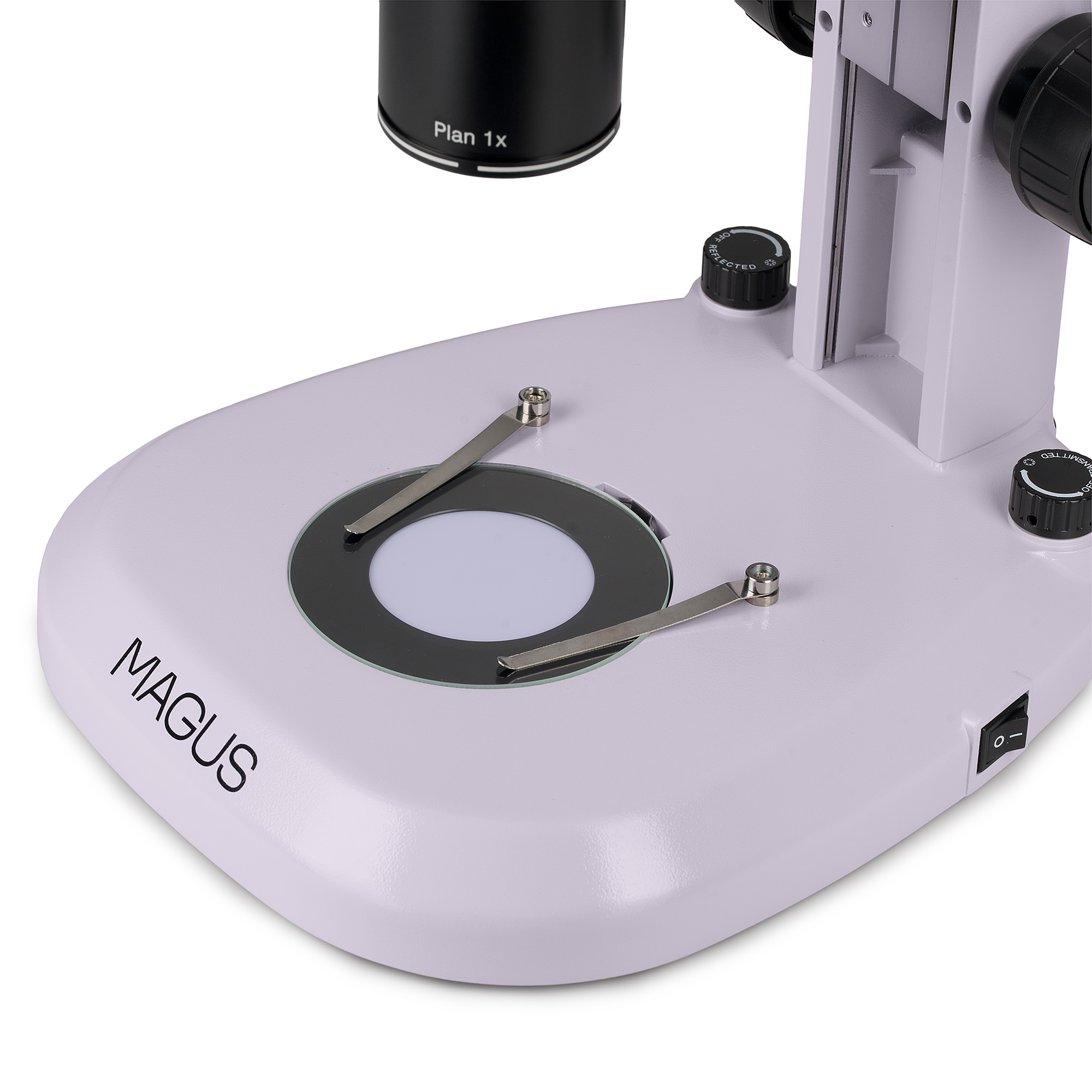

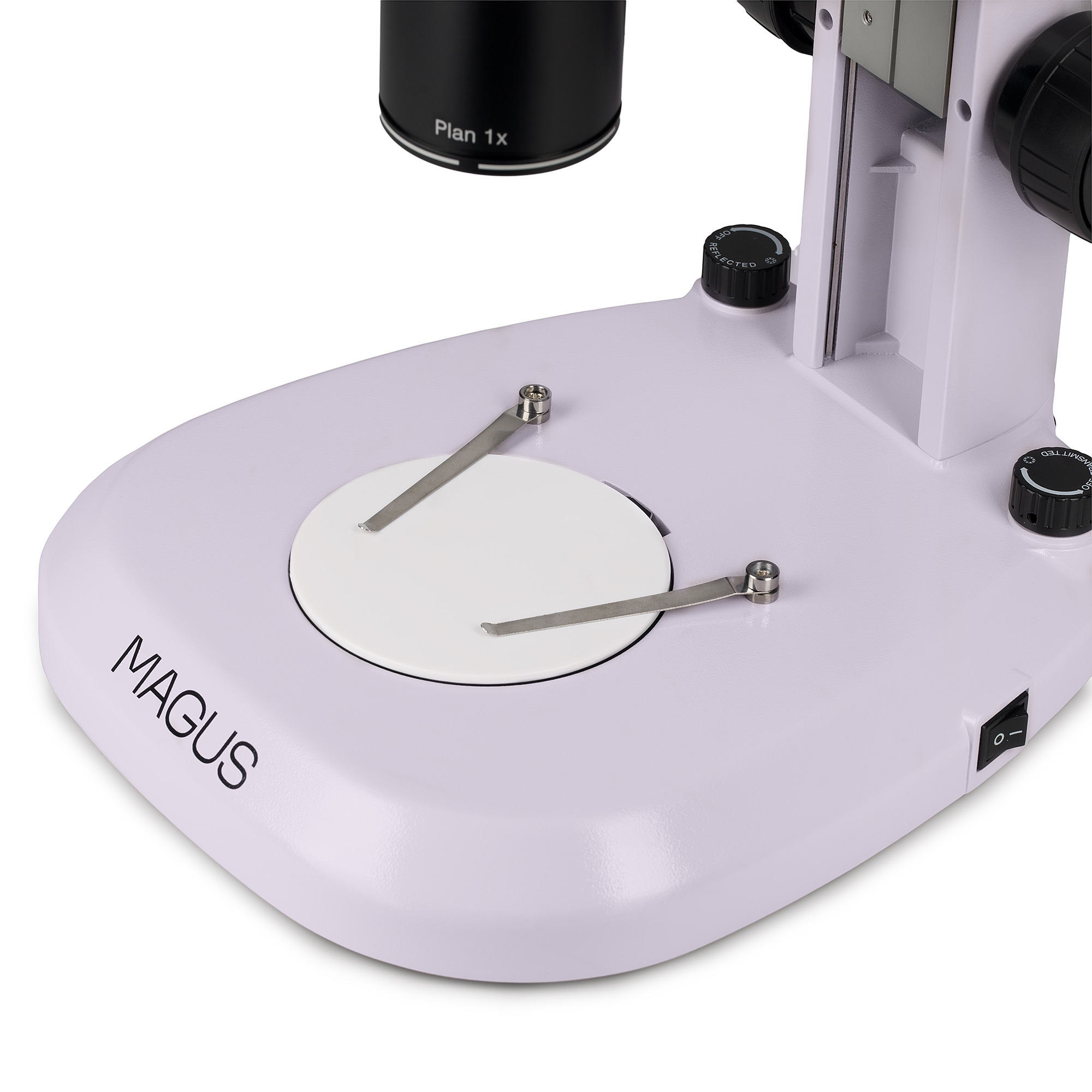

Для работы с прозрачными и непрозрачными образцами столик оснащен двумя вставками. Прозрачная стеклянная нужна для работы в проходящем свете. Она помогает ровно осветить объект мягким рассеянным светом. Двусторонняя черно-белая вставка применяется для работы в отраженном свете и устанавливается по принципу контраста по отношению к образцу.

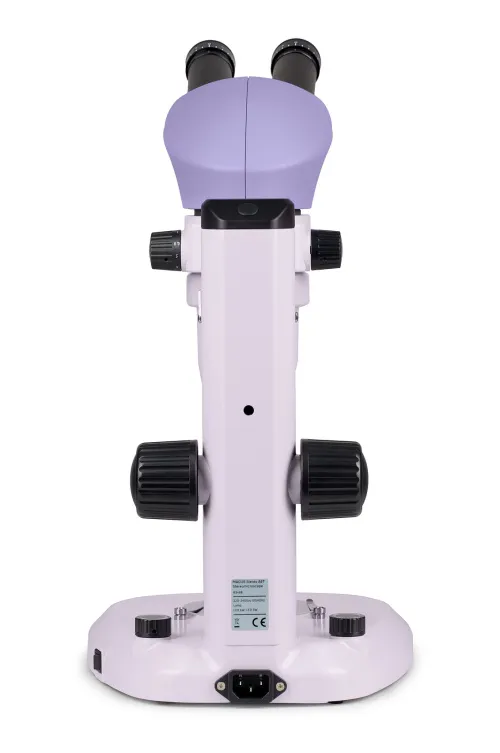

Настройка фокуса происходит с помощью рукояток грубой фокусировки по обеим сторонам штатива. Отрегулировать жесткость хода пользователь может по своему усмотрению.
Микроскоп имеет 2 осветителя, работающих на светодиодах. Осветитель проходящего света имеет мощность 6 Вт, осветитель отраженного света работает по принципу косого освещения и имеет мощность 3 Вт. Светодиоды рассчитаны на работу в течение 50 000 часов.
Микроскоп может оснащаться дополнительными или сменными аксессуарами для расширения функциональности. Линейка окуляров даст большой диапазон увеличения. Выбрать подходящее увеличение, а также рабочее расстояние и ширину поля зрения можно и при установке опционального главного объектива. А для измерения объектов используются калибровочные слайды для стереомикроскопов с шагом в 0,1 мм.
Основные особенности:
- Объектив-трансфокатор с коэффициентом трансфокации 8:1 плавно и одновременно изменяет увеличение и фокусное расстояние: объект постоянно находится в фокусе
- Главный объектив имеет планахроматическую оптику с исправленными сферическими и хроматическими аберрациями; увеличение 1х
- В оптической схеме Аббе изображение не имеет геометрических искажений, кроме того, она отличается широким полем зрения, высоким разрешением и адекватной цветопередачей
- Оптическую систему можно дополнить аксессуарами и расширить функционал микроскопа
- Для освещения объекта используются светодиодные осветители проходящего и отраженного света

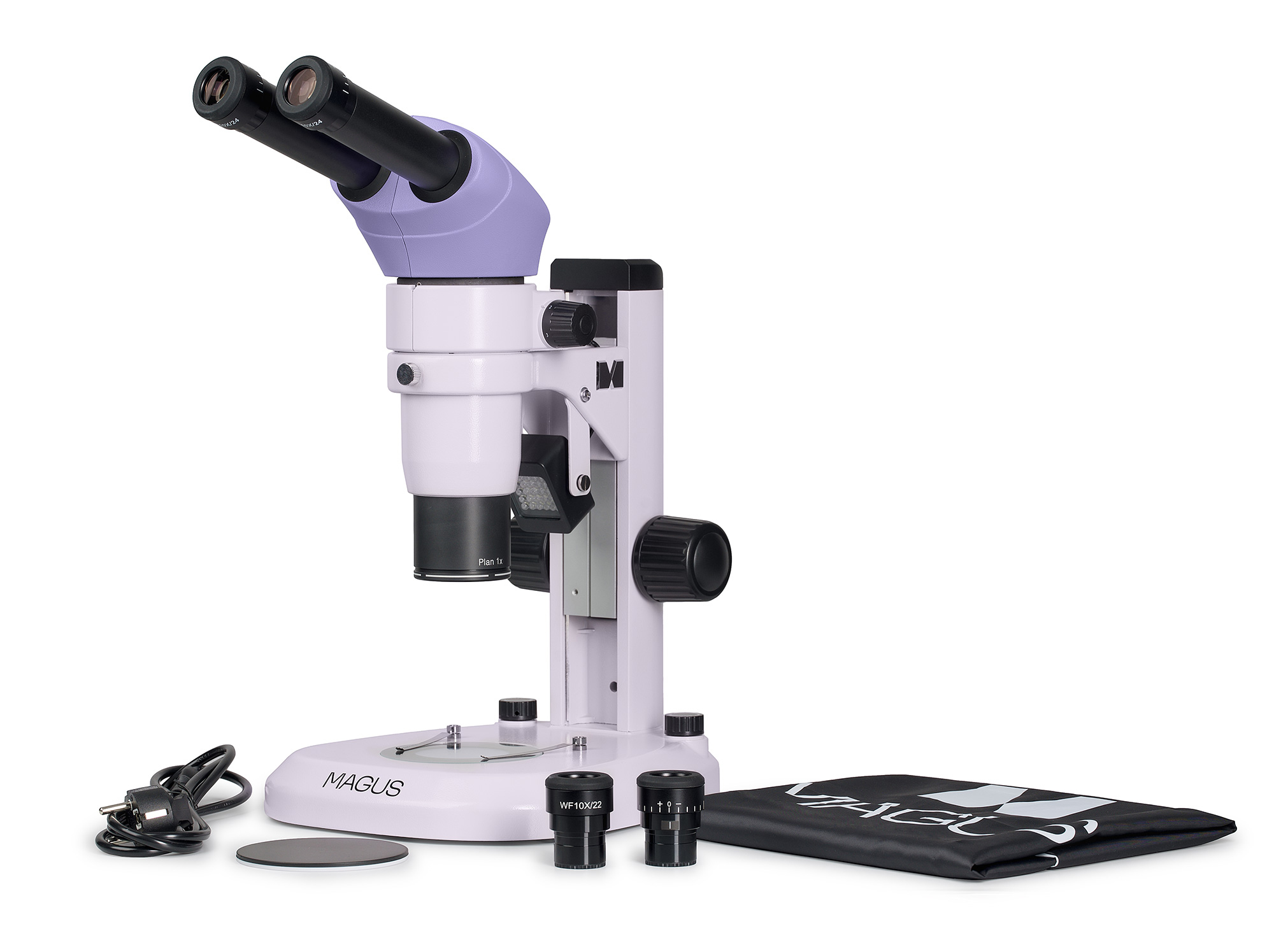

Комплектация:
- Основание со встроенным источником проходящего света и встроенным блоком питания
- Штатив с фокусировочным механизмом
- Визуальная насадка бинокулярная
- Объектив панкратический 0,8х–6,5х
- Планахроматический главный объектив 1х
- Окуляр 10x/22 мм с диоптрийной коррекцией (2 шт.)
- Окуляр 10x/24 мм с диоптрийной коррекцией (2 шт.)
- Черно-белая пластина
- Стеклянная пластина
- Осветитель отраженного света косого освещения
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 15х/16 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Ахроматический главный объектив 0,3х
- Планахроматический главный объектив 0,5х
- Планахроматический главный объектив 2х
- Калибровочный слайд
|
Тип микроскопа |
стереоскопические/инструментальные |
|
Тип насадки |
бинокулярные |
|
Угол наклона окулярной насадки |
20° |
|
Увеличение, крат |
8–65 базовая комплектация (*опция: 2,4–256); коэффициент трансфокации 8:1 |
|
Диаметр окулярной трубки, мм |
30 |
|
Окуляры |
10x/22 мм, 10x/24 мм (*опция: 15x/16 мм, 20х/12 мм) |
|
Объективы |
общий главный объектив: планахроматический 1х (*опция: ахроматический 0,3х, планхароматический 0,5х, планахроматический 2х); панкратический объектив: 0,8–6,5x |
|
Рабочее расстояние, мм |
78 (с объективом 1х) |
|
Межзрачковое расстояние, мм |
55–75 |
|
Линейное поле зрения, мм |
30–3,43 (с окуляром 10х/24 мм) |
|
Предметный столик, мм |
черно-белая пластина, стеклянная пластина |
|
Диоптрийная коррекция окуляров, D |
±5D (на каждом окуляре) |
|
Фокусировка |
коаксиальная, грубая (105 мм, с механизмом регулировки жесткости) |
|
Подсветка |
светодиодная |
|
Регулировка яркости |
есть |
|
Источник питания |
сеть переменного тока, 220 В / 50 Гц; через адаптер питания 5 В, 2А |
|
Тип лампы подсветки |
отраженный свет: осветитель косого освещения – светодиод 3 Вт; проходящий свет: светодиод 6 Вт |
|
Диапазон рабочих температур, °С |
5… 35 |
|
Уровень пользователя |
для профессионалов, для опытных |
|
Уровень сложности сборки и настройки |
сложно |
|
Оптическая схема |
стереомикроскоп Аббе |
|
Назначение |
лабораторные/медицинские, для прикладных работ |
|
Расположение подсветки |
комбинированная |
|
Метод исследования |
светлое поле |
|
Чехол/кейс/сумка в комплекте |
чехол пылезащитный |
