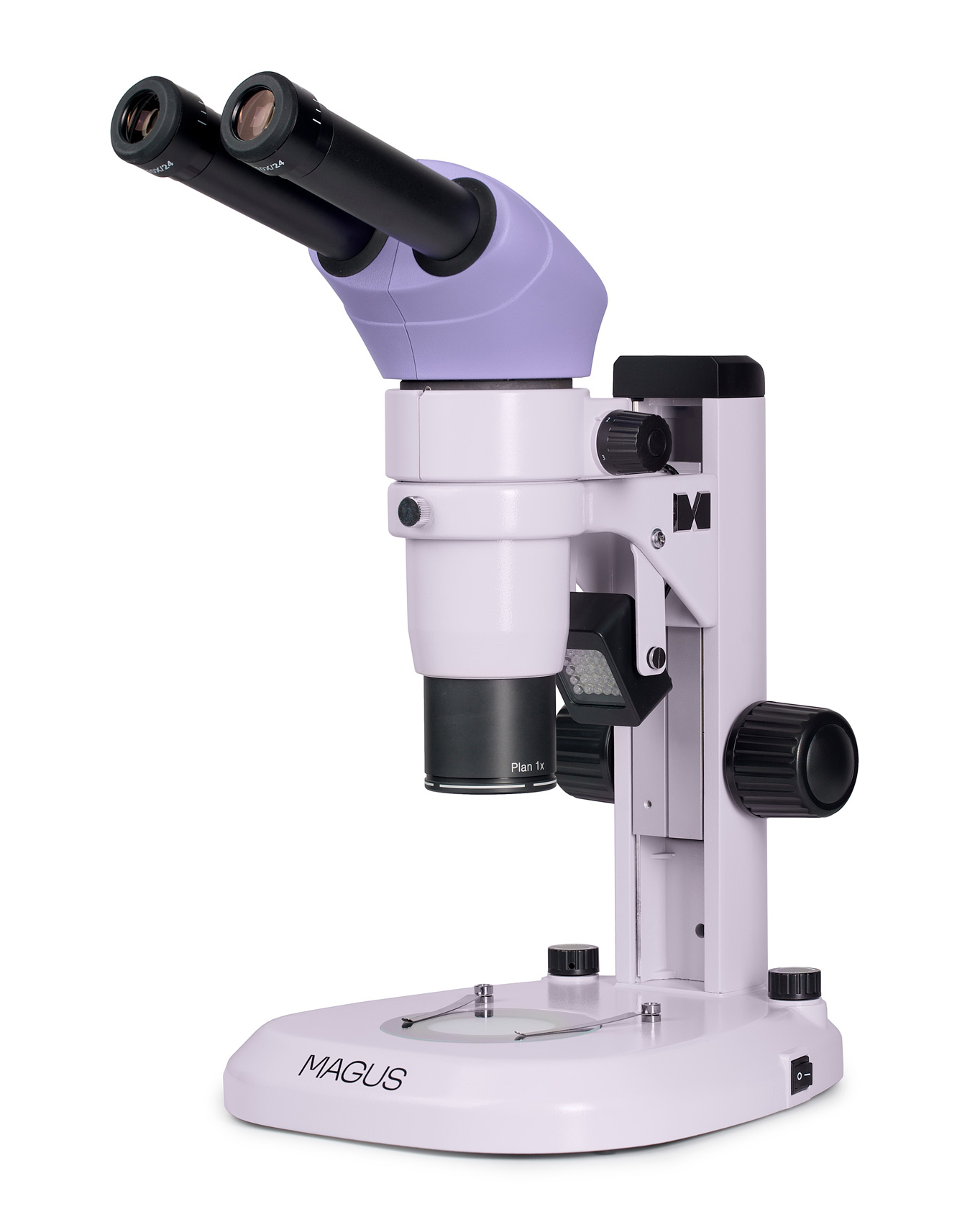

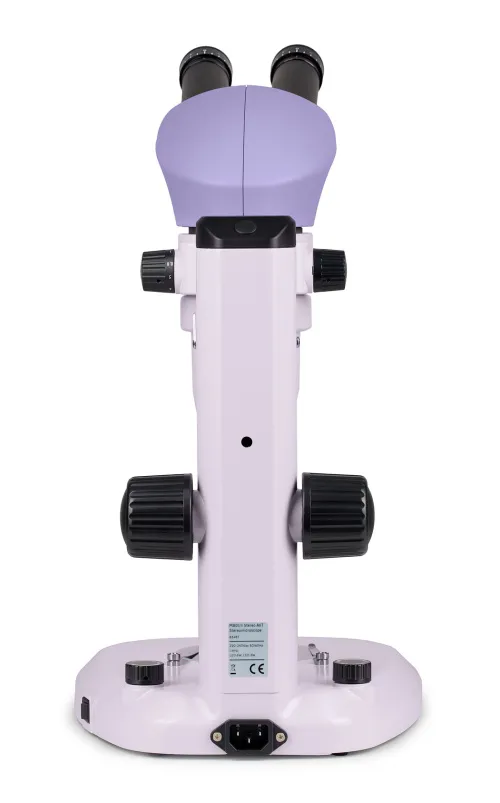

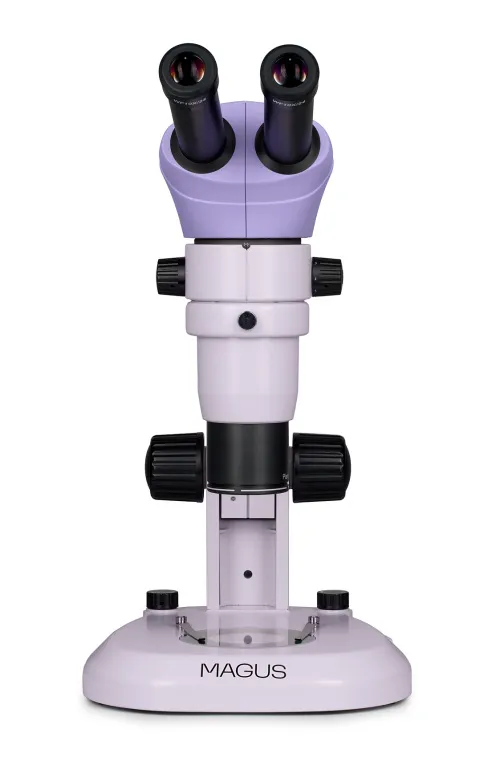

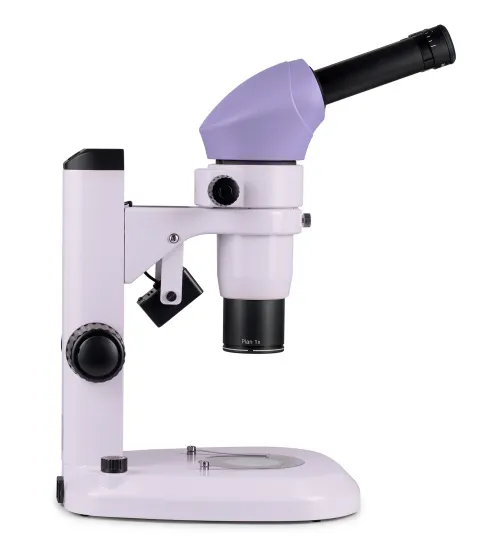

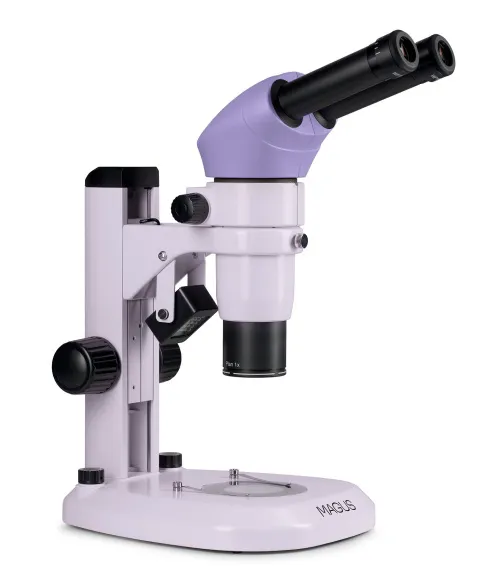

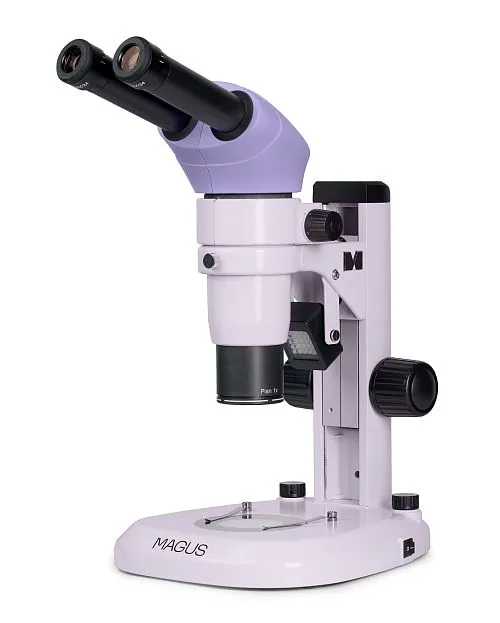

Микроскоп стереоскопический MAGUS Stereo A6Увеличение: 8–50х. Оптическая схема Аббе. Бинокулярная визуальная насадка, светодиодный осветитель проходящего света 6 Вт, светодиодный осветитель отраженного света косого освещения 3 Вт
Стереомикроскоп по схеме Аббе – это прибор высокого класса, предназначенный для оценки качества производственных товаров или их компонентов на предприятиях и для специальных научных исследований в разных областях. Прибор позволяет изучать образцы в проходящем и отраженном свете, работает с объемными объектами и передает их трехмерный образ подобно ... далее
|
Стереомикроскоп по схеме Аббе – это прибор высокого класса, предназначенный для оценки качества производственных товаров или их компонентов на предприятиях и для специальных научных исследований в разных областях. Прибор позволяет изучать образцы в проходящем и отраженном свете, работает с объемными объектами и передает их трехмерный образ подобно человеческому глазу. Оптическая схема Аббе отличается отсутствием геометрических искажений, большим полем зрения, точностью цветопередачи и хорошим разрешением. Подходит для интеграции цифровой камеры и других аксессуаров.

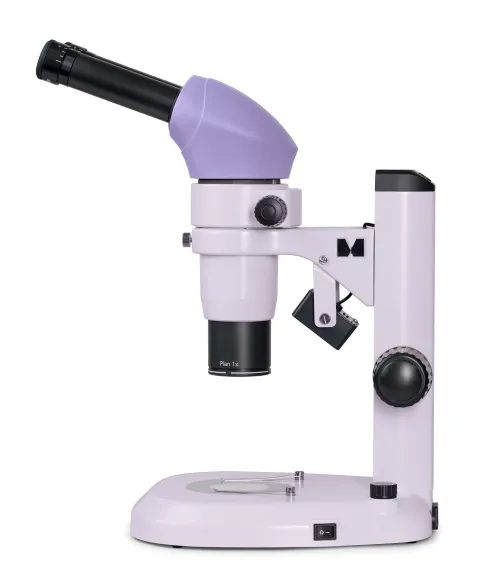

Визуальная насадка микроскопа – бинокулярная. Угол наклона тубусов составляет 20 градусов относительно горизонта: это расположение комфортно для пользователя даже при длительной работе. При необходимости подключения цифровой камеры потребуется поставить промежуточную насадку с наличием фотовыхода, камера совмещается с микроскопом с помощью адаптера C-mount. Колец диоптрийной подстройки на тубусах нет – при необходимости ее нужно выполнять на окулярах с такими кольцами.
В микроскопах схемы Аббе два оптических канала соединяются в главном объективе. Модель MAGUS Stereo A6 оснащена планахроматическим объективом кратностью 1х и с рабочим расстоянием 78 мм. Объектив располагается под прямым углом к плоскости объекта наблюдения. Благодаря этому при наблюдении не происходит даже минимальных оптических искажений, это создает комфорт в работе и предоставляет возможность проводить длительные исследования. Широкий объектив создает угол стереоскопичности, равный 11 градусам.
Линзы оптических каналов создают диапазон увеличения, параллельно изменяя фокусное расстояние. Коэффициент масштабирования – 6:1. Изображение сразу получается прямым (неинвертированным) и не нуждается в коррекции положения системой призм.

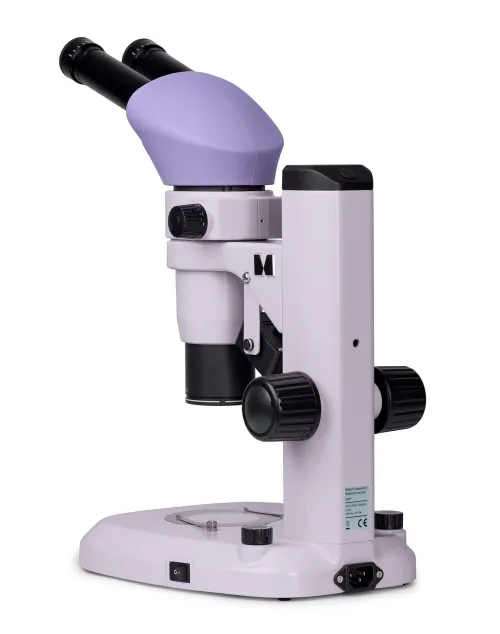

Первоначальную настройку изображения можно провести с помощью механизма грубой фокусировки. Рукоятки механизма находятся на штативе, с противоположных сторон. Для удобства работы пользователь может отрегулировать жесткость хода.

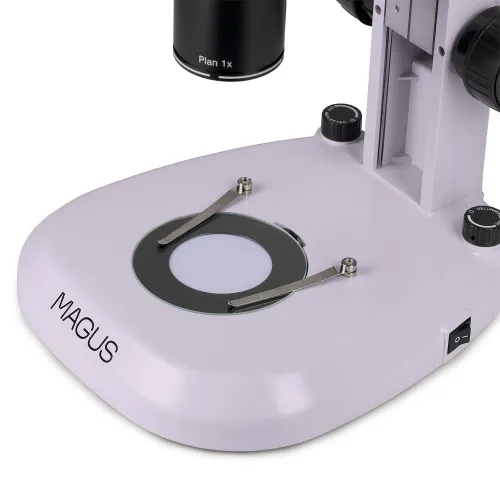

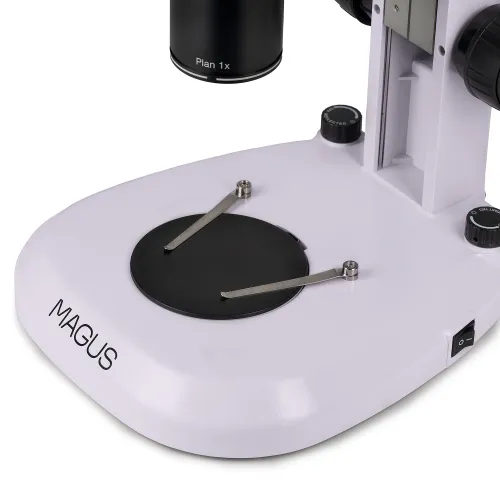

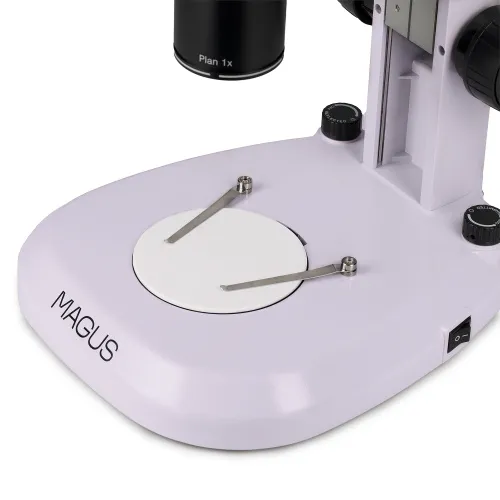

Столик оснащен двумя вставками. Одна из них выполнена из стекла и применяется для работы в проходящем свете. Она хорошо рассеивает свет и позволяет качественно осветить объект наблюдения. Вторая имеет разную расцветку с каждой стороны. Белая сторона нужна для работы с темными объектами, черная – для светлых.
Микроскоп MAGUS Stereo A6 имеет два осветителя. Осветитель проходящего света – шестиваттный, осветитель отраженного света мощностью 3 Ватта создает косое освещение. В основе осветителей – светодиоды с ресурсом на 50 000 часов.
Комплект микроскопа можно дополнять окулярами с другим увеличением относительно базовых. На устройство можно установить другой главный объектив, который повлияет на общую кратность микроскопа, ширину его поля зрения и рабочее расстояние. Дополнить функционал можно использованием калибровочных слайдов для измерения объекта (цена деления – 0,1 мм).
Основные особенности:
- Стереомикроскоп, сконструированный по оптической схеме Аббе
- Бинокулярная визуальная насадка с возможностью установки цифровой камеры
- Наклон тубусов – 20°
- Главный объектив с увеличением 1х и рабочим расстоянием 78 мм

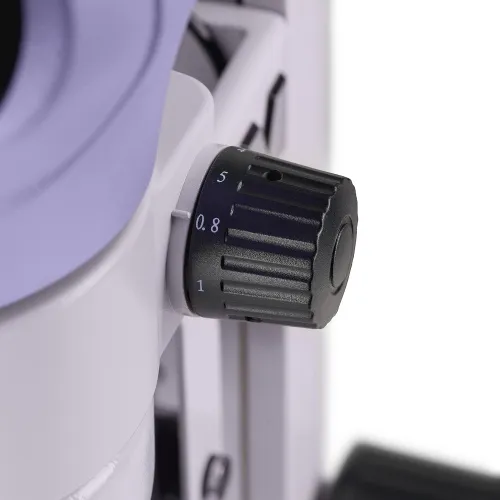

- Трансфокатор изменяет увеличение с коэффициентом 6:1, все время держа объект в фокусе
- В комплекте – две вставки в столик для разных типов образцов
- Два осветителя: проходящего и отраженного света

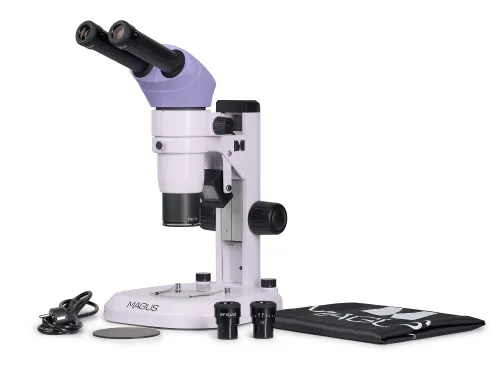

Комплектация:
- Основание со встроенным источником проходящего света и встроенным блоком питания
- Штатив с фокусировочным механизмом
- Визуальная насадка бинокулярная
- Объектив панкратический 0,8х–5х
- Планахроматический главный объектив 1х
- Окуляр 10x/22 мм с диоптрийной коррекцией (2 шт.)
- Окуляр 10x/24 мм с диоптрийной коррекцией (2 шт.)
- Черно-белая пластина
- Стеклянная пластина
- Осветитель отраженного света косого освещения
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 15х/16 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Ахроматический главный объектив 0,3х
- Планахроматический главный объектив 0,5х
- Планахроматический главный объектив 2х
- Калибровочный слайд
|
Тип микроскопа |
стереоскопические/инструментальные |
|
Тип насадки |
бинокулярные |
|
Угол наклона окулярной насадки |
20° |
|
Увеличение, крат |
8–50 базовая комплектация (*опция: 2,4–200); коэффициент трансфокации 6:1 |
|
Диаметр окулярной трубки, мм |
30 |
|
Окуляры |
10x/22 мм, 10x/24 мм (*опция: 15x/16 мм, 20х/12 мм) |
|
Объективы |
общий главный объектив: планахроматический 1х (*опция: ахроматический 0,3х, планхароматический 0,5х, планахроматический 2х); панкратический объектив: 0,8–5х |
|
Рабочее расстояние, мм |
78 (с объективом 1х) |
|
Межзрачковое расстояние, мм |
55–75 |
|
Линейное поле зрения, мм |
30–4,4 (с окуляром 10х/24 мм) |
|
Предметный столик, мм |
черно-белая пластина, стеклянная пластина |
|
Диоптрийная коррекция окуляров, D |
±5D (на каждом окуляре) |
|
Фокусировка |
коаксиальная, грубая (105 мм, с механизмом регулировки жесткости) |
|
Подсветка |
светодиодная |
|
Регулировка яркости |
есть |
|
Источник питания |
сеть переменного тока, 220 В / 50 Гц; через адаптер питания 5 В, 2А |
|
Тип лампы подсветки |
отраженный свет: осветитель косого освещения – светодиод 3 Вт; проходящий свет: светодиод 6 Вт |
|
Диапазон рабочих температур, °С |
5… 35 |
|
Уровень пользователя |
для профессионалов, для опытных |
|
Уровень сложности сборки и настройки |
сложно |
|
Оптическая схема |
стереомикроскоп Аббе |
|
Назначение |
лабораторные/медицинские, для прикладных работ |
|
Расположение подсветки |
комбинированная |
|
Метод исследования |
светлое поле |
|
Чехол/кейс/сумка в комплекте |
чехол пылезащитный |
