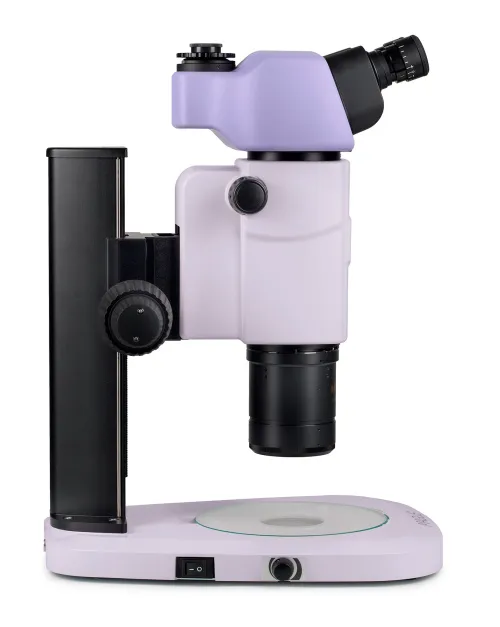

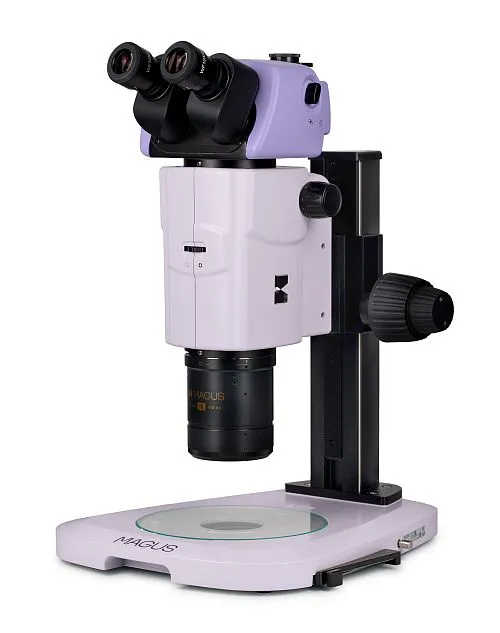

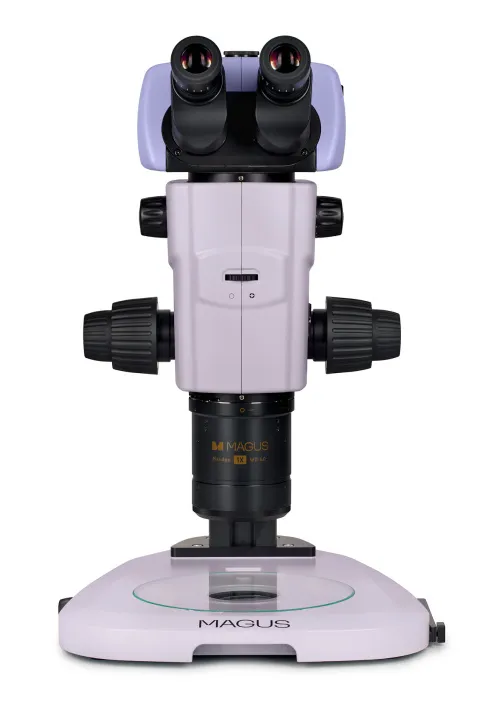

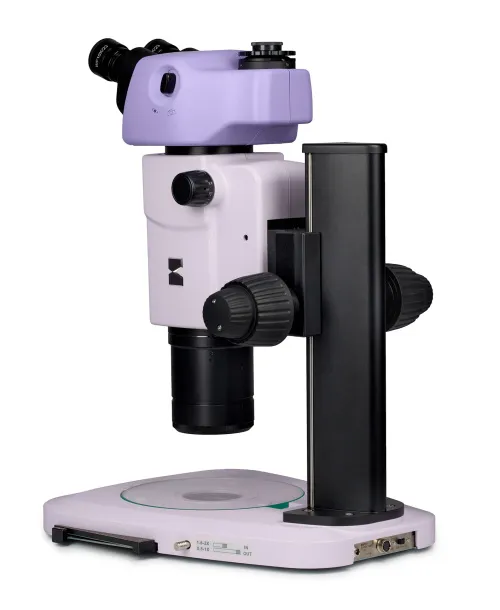

Микроскоп стереоскопический MAGUS Stereo A18TУвеличение: 7,5–135х. Оптическая схема Аббе. Тринокулярная визуальная насадка, объектив-планапохромат, светодиодный осветитель проходящего света 10 Вт
Стереоскопический микроскоп MAGUS Stereo A18T – прибор исследовательского уровня. С помощью стереомикроскопа можно исследовать объемные объекты и оценивать топографию их поверхности: устройство производит 3D-изображение. Работает с прозрачными и полупрозрачными образцами в проходящем свете. Дополнительные компоненты, установленные на микроскоп, поз... далее
|
Стереоскопический микроскоп MAGUS Stereo A18T – прибор исследовательского уровня. С помощью стереомикроскопа можно исследовать объемные объекты и оценивать топографию их поверхности: устройство производит 3D-изображение. Работает с прозрачными и полупрозрачными образцами в проходящем свете. Дополнительные компоненты, установленные на микроскоп, позволят проводить исследования в поляризованном свете, люминесцентном свете или по темному полю. Можно установить цифровую камеру.
MAGUS Stereo A18T спроектирован по оптической схеме Аббе: два оптических канала от окуляров соединяются в главном объективе. Угол стереоскопичности в приборе – 11°. Стереомикроскопы Аббе отличаются точностью изображения без искажений и в высоком разрешении, широким полем зрения и хорошей цветопередачей.
Эта модель может применяться в широком спектре научных и промышленных исследований: в медицине, в том числе для ЭКО, в биологии, археологии, судебной экспертизе, а также для промышленной проверки качества материалов, работ в области микроэлектроники.

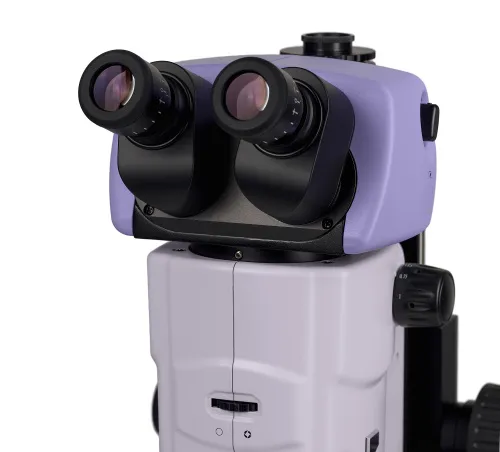

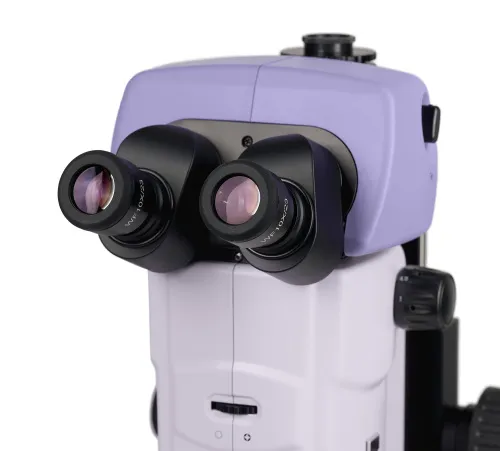

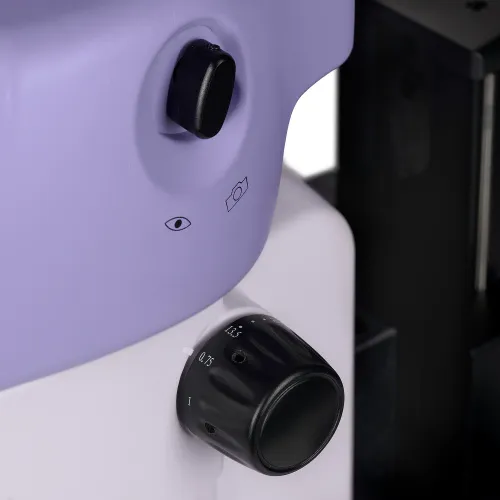

Окулярные тубусы в визуальной насадке имеют наклон 20°: он комфортен и особенно имеет значение при длительных исследованиях. Пользователь может настроить вынос выходного зрачка под свой рост: для этого нужно вращать каждый из тубусов вокруг своей оси. Механизма диоптрийной подстройки нет: если она необходима, комплектуйте микроскоп окулярами с кольцом диоптрийной подстройки. Для установки камеры есть вертикальный тубус с фотовыходом. Свет делится по схеме 100/0 или 0/100. Переключение происходит между правым тубусом и каналом визуализации и не затрагивает левый окулярный тубус.
Система линз в каждом из тубусов плавно увеличивает изображение и одновременно подстраивает фокусное расстояние: в результате объект всегда находится в фокусе. Трансфокатор в модели MAGUS Stereo A18T может увеличивать изображение до 18 раз.

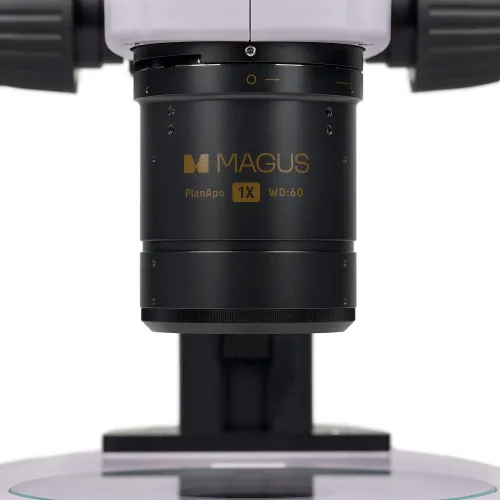

Оптические каналы сходятся в главном объективе. В этом микроскопе он планапохроматический, с нивелированием сферических и хроматических искажений для большого количества цветов. Объектив установлен под углом 90° к плоскости объекта, такое положение производит точный образ объекта без искажений его форм. Главный объектив дает увеличение 1х при апертуре 0,15 и имеет рабочее расстояние 60 мм.
Микроскоп оснащен осветителем проходящего света, работающем на светодиоде. Его ресурс рассчитан на 50 тыс. часов. Светодиод имеет мощность 10 Ватт и подходит не только для работы по светлому полю, но и для метода темного поля или поляризованного света.

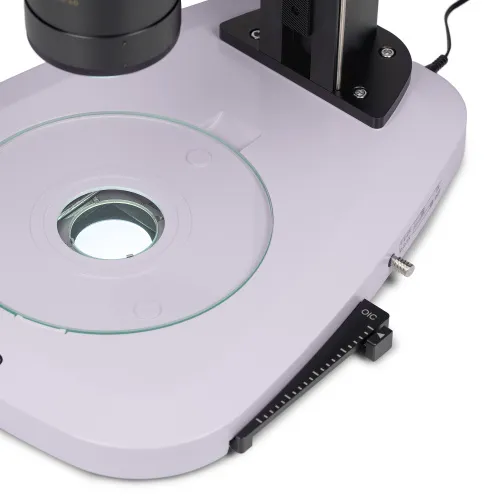

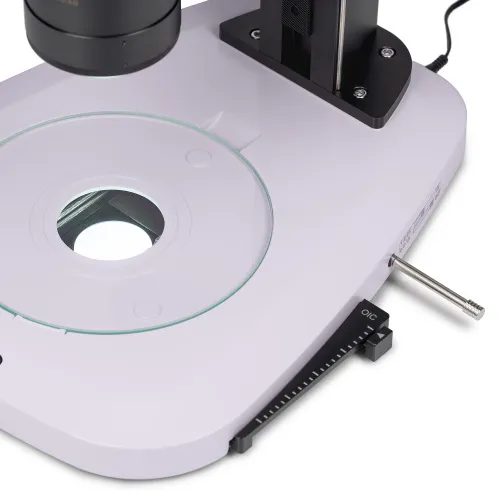

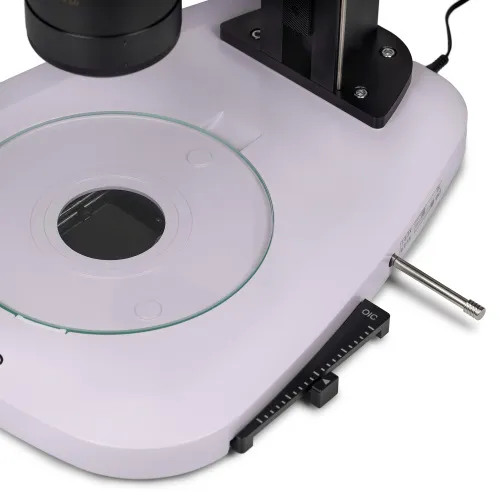

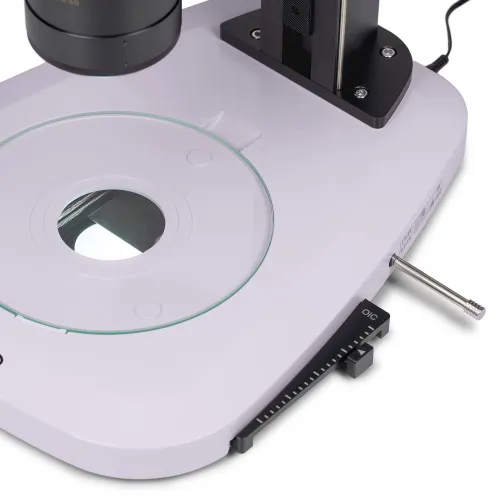

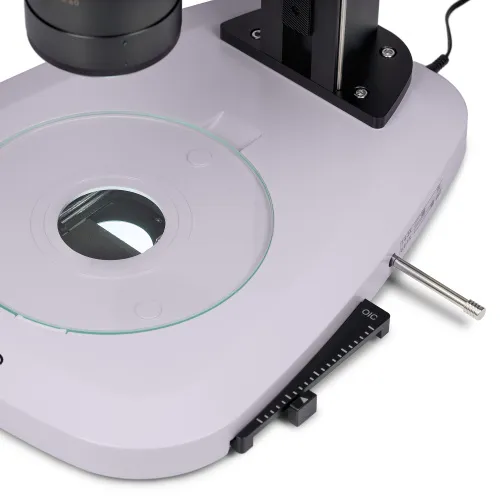

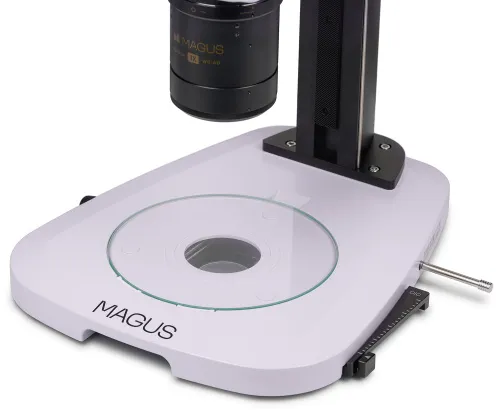

Столик комплектуется стеклянной вставкой, которая предназначена для работы в проходящем свете. Она рассеивает свет и помогает ровно осветить образец. Микроскоп поддерживает работу с использованием метода косого освещения в проходящем свете. Для его реализации применяется черная пластина внутри основания – ее перемещают специальным ползунком на правой стороне и добиваются оптимального расположения светотеней. В основании также расположена призма для работы с разным увеличением – за ввод и вывод отвечает стержень на правой стороне основания.
Добиться сфокусированного изображения поможет механизм фокусировки. Он регулируется с помощью коаксиально расположенных ручек грубой и тонкой настройки.
Основные особенности:
- Стереомикроскоп по схеме Аббе работает с объемными объектами и производит 3D-изображение
- Тринокулярная визуальная насадка предполагает установку цифровой камеры
- Окулярные тубусы имеют наклон 20°
- Коэффициент трансфокации – 18:1; плавное увеличение одновременно влияет и на фокусное расстояние
- Главный объектив – планапохромат кратностью 1х с рабочим расстоянием 60 мм
- Осветитель формирует проходящий свет мощностью 10 Ватт
- Микроскоп может дополняться аксессуарами, которые сделают возможными исследования в отраженном свете, по методу темного поля, в свете люминесценции или в поляризованном свете

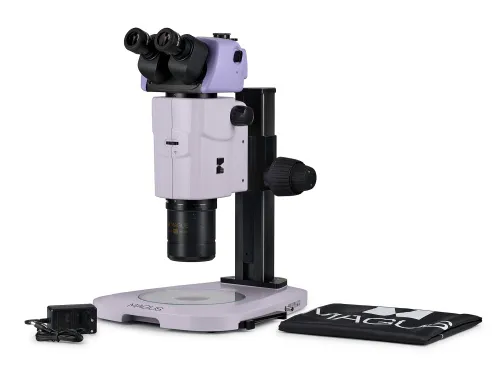

Комплектация:
- Основание со встроенным источником проходящего света, устройством для реализации метода косого освещения и призмой для работы с разным увеличением
- Штатив с фокусировочным механизмом
- Визуальная насадка тринокулярная
- Объектив панкратический 0,75х–13,5х
- Планапохроматический главный объектив 1х
- Окуляр 10x/23 мм с диоптрийной коррекцией (2 шт.)
- Стеклянная пластина
- Адаптер питания
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
|
Тип микроскопа |
стереоскопические/инструментальные |
|
Тип насадки |
тринокулярные |
|
Насадка |
с вращением тубусов на 180°; деление светового потока 100/0, 0/100 |
|
Угол наклона окулярной насадки |
20° |
|
Увеличение, крат |
7,5–135 базовая комплектация; коэффициент трансфокации 18:1 |
|
Диаметр окулярной трубки, мм |
30 |
|
Окуляры |
10x/23 мм |
|
Объективы |
общий главный объектив: планапохроматический 1х NA 0,15; панкратический объектив: 0,75–13,5х |
|
Рабочее расстояние, мм |
60 |
|
Межзрачковое расстояние, мм |
52–116 |
|
Линейное поле зрения, мм |
31,4 |
|
Предметный столик, мм |
стеклянная пластина |
|
Диоптрийная коррекция окуляров, D |
±5D (на каждом окуляре) |
|
Диафрагма |
регулируемая ирисовая (от 0 до 2,5 мм) |
|
Фокусировка |
коаксиальная, грубая (60 + 90 мм) и тонкая (0,002 мм) |
|
Подсветка |
светодиодная |
|
Регулировка яркости |
есть |
|
Источник питания |
сеть переменного тока, 85–265 В / 50/60 Гц |
|
Тип лампы подсветки |
светодиод 10 Вт |
|
Диапазон рабочих температур, °С |
5… 35 |
|
Дополнительно |
основание штатива: 365х314 мм, с устройством для реализации метода косого освещения |
|
Уровень пользователя |
для профессионалов, для опытных |
|
Уровень сложности сборки и настройки |
сложно |
|
Оптическая схема |
стереомикроскоп Аббе |
|
Назначение |
лабораторные/медицинские, для прикладных работ |
|
Расположение подсветки |
нижняя |
|
Метод исследования |
светлое поле |
|
Чехол/кейс/сумка в комплекте |
чехол пылезащитный |
