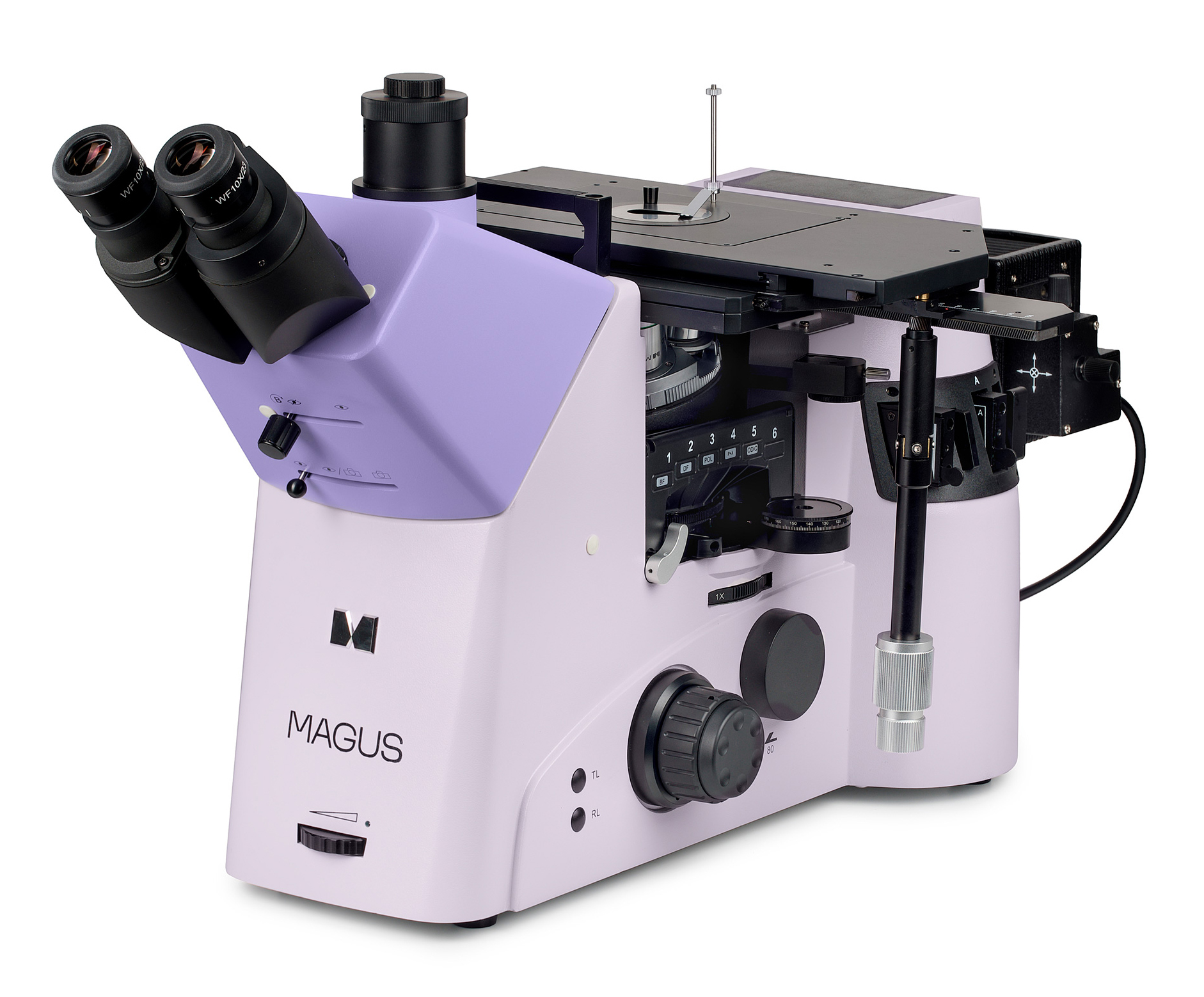

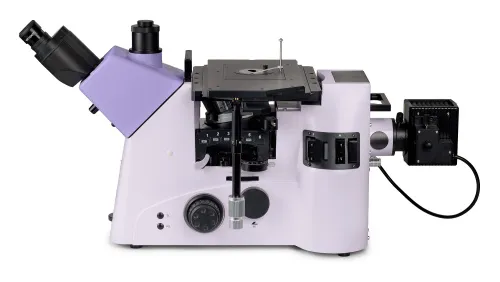

Микроскоп металлографический инвертированный MAGUS Metal V790 DIC

MAGUS by Levenhuk
Увеличение: 50–1000х или 50–1500х (с линзой 1,5х). Тринокулярная визуальная насадка с линзой Бертрана, объективы план-полуапохроматы и план-апохроматы для светлого и темного поля, галогенный осветитель отраженного света 100 Вт
  • Артикул: 83485
  • Гарантия: 5 лет
  • Вес в упаковке: 34,9 кг.
  • Размер упаковки (ДхШхВ): 76×61×58 см.
  • 2 599 990
  • MAGUS by Levenhuk
  Микроскоп предназначен для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов.
Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 30 кг. Одна грань образца подвергается специальной обработке и образец устанавл... далее

Микроскоп предназначен для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов.
Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 30 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью.
На этом микроскопе непрозрачные объекты исследуют в отраженном свете по методу светлого поля, темного поля, простой поляризации и дифференциально-интерференционного контраста.
ДИК – это усовершенствованный метод поляризационного контраста. Метод повышает глубину резкости и четкость изображения, предоставляет дополнительную информацию о структуре объекта исследования, визуализирует цветом неровности на изучаемых поверхностях. Плоские поверхности окрашиваются одинаково, а поверхность даже с минимальными перепадами высоты будет неоднородной по цвету. Объект исследования выглядит рельефным.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Визуальная насадка

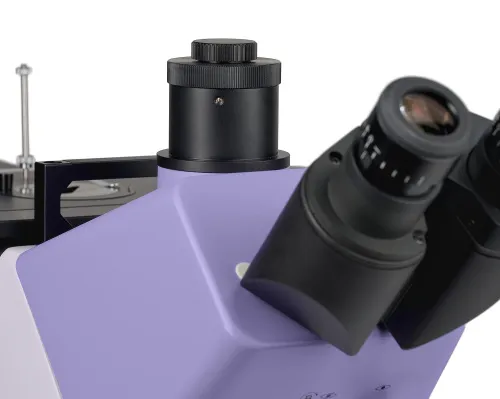

Тринокулярная визуальная насадка и оптикой, рассчитанной на бесконечность. Угол наклона 45° обеспечивает комфортные условия для работы исследователя сидя и стоя. Пользователь принимает естественную позу, усталость в течение рабочего дня не накапливается.

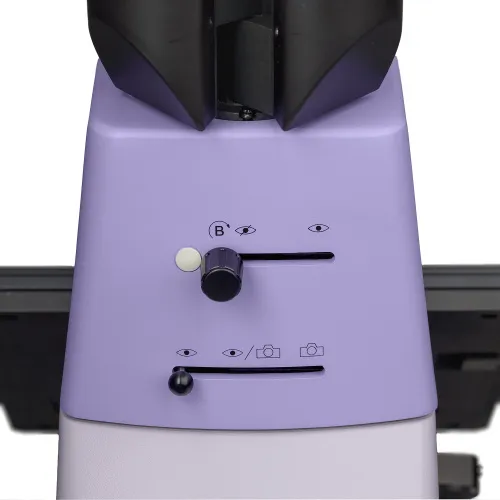

В визуальную насадку встроена линза Бертрана, ее ввод в оптический путь осуществляется при помощи регулятора на передней части насадки. С помощью линзы Бертрана проводятся коноскопические исследования.
Цифровая камера устанавливается в вертикальный тубус визуальной насадки или в один из боковых портов визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 100/0, 50/50 или 0/100. Деление света на правом фотопорте – 100/0 и 20/80; на левом – 100/0 и 0/100.
В базовую комплектацию включены окуляры 10х/23 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

Револьверное устройство
Револьвер на 5 объективов установлен на штатив под столиком.
Метод дифференциально-интерференционного контраста реализуется при помощи ДИК-слайдеров: один используют с объективами малого увеличения, другой – среднего и большого увеличения. ДИК-слайдер устанавливается в специальный слот револьверного устройства.

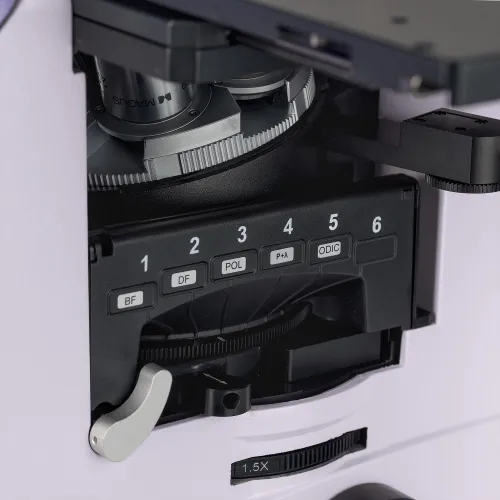

Турель для установки модулей контраста

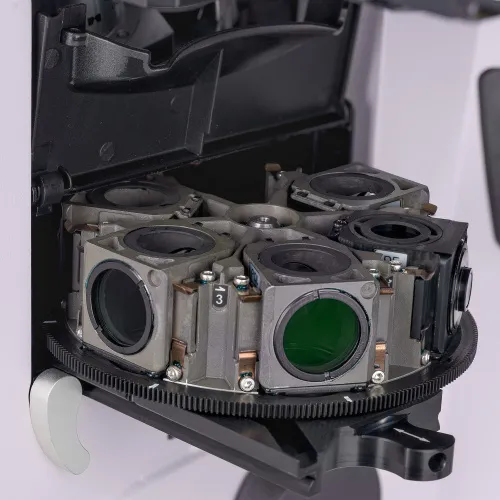

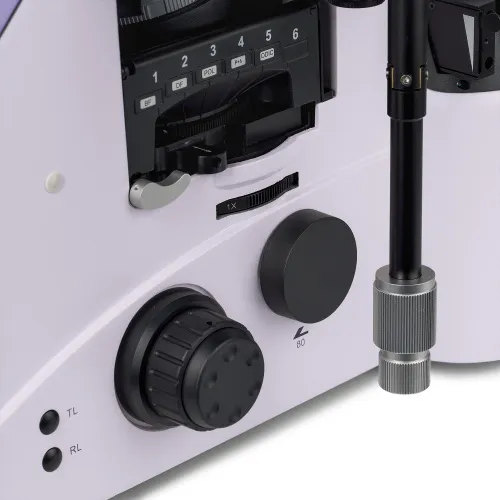

Под револьвером объективов на штативе микроскопа расположена турель для установки модулей контраста. Можно установить 6 модулей. Поворот турели меняет режим наблюдений, переход от одного метода контраста к другому происходит быстро и без сложной настройки.

Переключатель с линзой дополнительного увеличения
Поворотным переключателем в оптический путь вводится основная линза 1х или линза дополнительного увеличения 1,5х. Увеличивающая линза повышает кратность микроскопа без приобретения и установки дополнительных аксессуаров. Переключатель расположен с правой стороны корпуса микроскопа под револьвером объективов.

Объективы

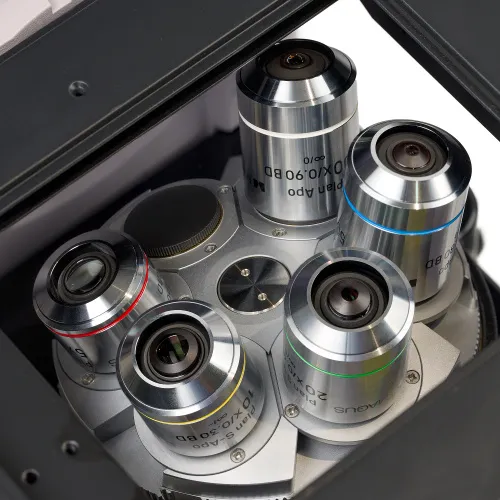

Объективы план-полуапохроматы и план-апохроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого и темного поля. Обеспечивают лучшую коррекцию хроматической и сферической аберрации в сравнении с планахроматами.

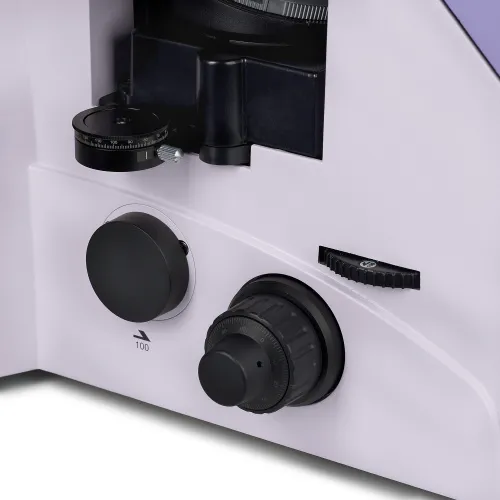

Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Правая рукоятка тонкой фокусировки имеет специальные углубления под пальцы, левая – шкалу.
Рукоятка блокировки грубой фокусировки помогает быстро настроить микроскоп после смены объекта исследования. Рукоятка расположена с левой стороны микроскопа на одной оси с механизмом фокусировки.
Кольцо с правой стороны регулирует жесткость хода грубой фокусировки. Пользователь настраивает комфортную жесткость для работы.

Предметный столик

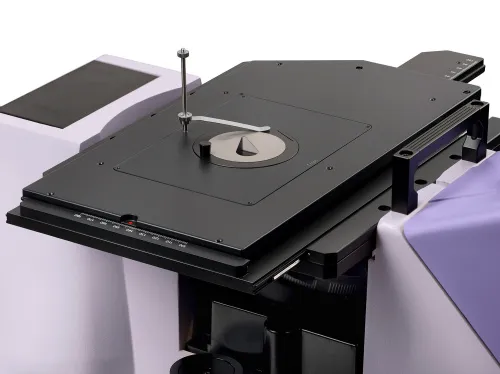

Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается вставка с отверстием подходящего диаметра. Для фиксации объекта применяется прижим.
Трехслойное покрытие защищает столик от царапин и других поверхностных повреждений при работе с тяжелыми и габаритными образцами.
Длинная отклоняемая ручка управления столиком обеспечивает комфорт пользователя во время работы: кисть руки лежит на столе без напряжения. Ручка может быть установлена с правой или левой стороны столика.

Источник света
В фонаре стоит 100-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

Осветительная система отраженного света

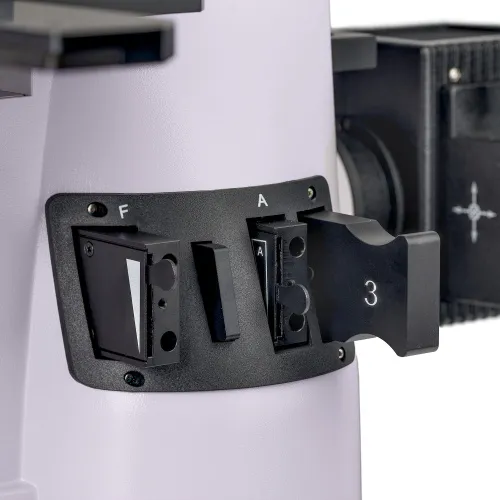

Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами.
Анализатор и поляризатор реализуют метод простой поляризации. Поляризатор неподвижный, анализатор вращается на 360°.
Набор светофильтров помогает правильно настроить цветопередачу.

Эргономичная конструкция
Физический дискомфорт вызывает усталость и снижает продуктивность работы. Эргономичная конструкция микроскопа играет не последнюю роль в повседневных научных исследованиях.
MAGUS Metal V790 DIC предусматривает комфорт пользователя во время работы.
Микроскоп управляется с минимальным движением руки, поскольку длинная ручка управления столиком и рукоятка тонкой фокусировки расположены в одной рабочей зоне.
Рукоятки фокусировки расположены в нижней части корпуса. Пользователь не напрягает кисти рук во время работы. Благодаря плавному ходу механизма пользователь без усилий фокусируется на объект.

Основные особенности:

  • Применяется для изучения непрозрачных габаритных объектов массой до 30 кг
  • Линза Бертрана для коноскопии и ортоскопии
  • Линза дополнительного увеличения повышает кратность микроскопа в 1,5 раза, вводится в оптический путь переключателем на насадке
  • Три независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и два боковых канала визуализации на корпусе; переключение светового потока на тринокулярной насадке – 100/0, 50/50, 0/100, на корпусе – 100/0 и 20/80 (правый фотопорт), 100/0 и 0/100 (левый фотопорт)
  • Объективы план-полуапохроматы и план-апохроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
  • Многофункциональная турель с 6 слотами для установки модулей разных методов контраста
  • Галогенный осветитель отраженного света увеличенной мощности 100 Вт – специально для работы в темном поле
  • Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, доступны методы светлого поля, темного поля, простой поляризации, ДИК
  • Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
  • Предметный столик большого размера со вставками и длинной ручкой управления для удобной работы

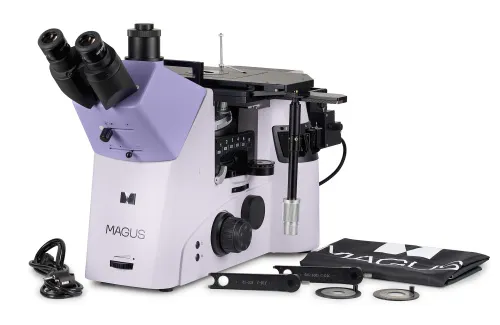

Комплектация:

  • Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком, револьвером объективов и турелью для установки модулей контраста
  • Фонарь лампы
  • Тринокулярная визуальная насадка с линзой Бертрана
  • Объектив план-полуапохромат, рассчитанный на бесконечность: Plan S-Apo BD 5х/0,15 ∞/- WD 20 мм
  • Объектив план-полуапохромат, рассчитанный на бесконечность: Plan S-Apo BD 10х/0,30 ∞/- WD 11 мм
  • Объектив план-полуапохромат, рассчитанный на бесконечность: Plan S-Apo BD 20х/0,45 ∞/0 WD 3,1 мм
  • Объектив план-апохромат, рассчитанный на бесконечность: Plan Apo BD 50х/0,80 ∞/0 WD 1 мм
  • Объектив план-апохромат, рассчитанный на бесконечность: Plan Apo BD 100х/0,90 ∞/0 WD 1 мм
  • Окуляр 10x/23 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
  • Наглазник на окуляр (2 шт.)
  • ДИК-слайдер для объективов (2 шт.)
  • Устройство простой поляризации
  • Набор светофильтров
  • Переходник под крепление C-mount для работы с камерой
  • Сетевой шнур питания для микроскопа
  • Пылезащитный чехол
  • Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

  • Цифровая камера
  • Калибровочный слайд

Тип микроскопа

световые/оптические, металлографические

Тип насадки

тринокулярные

Насадка

Зидентопф, с линзой Бертрана; деление светового потока 100/0, 50/50, 0/100

Угол наклона окулярной насадки

45°

Увеличение, крат

50–1000 базовая комплектация (50–1500х со встроенной линзой дополнительного увеличения 1,5х)

Диаметр окулярной трубки, мм

30

Окуляры

10x/23 мм, удаленный зрачок

Объективы

план-полуапохроматы и план-апохроматы для светлого и темного поля, скорректированные на бесконечность: 5x/0,15; 10x/0,30; 20x/0,45; 50xs/0,80; 100xs/0,90; парфокальная высота 45 мм

Револьверное устройство

на 6 объективов, с ДИК-слотом

Рабочее расстояние, мм

20 (5x); 11 (10x); 3,1 (20x); 1 (50xs); 1 (100xs)

Межзрачковое расстояние, мм

48–75

Предметный столик, мм

340x230, двухкоординатный трехслойный механический, с коаксиальной ручкой перемещения по осям X/Y с низким расположением и возможностью отклонения; максимальная нагрузка 30 кг; вставки в столик

Диапазон перемещения предметного столика, мм

130/85

Диоптрийная коррекция окуляров, D

±5 (на каждом окуляре)

Диафрагма

регулируемая апертурная, регулируемая ирисовая полевая

Фокусировка

коаксиальная, грубая (10 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм, 0,2 мм/оборот)

Подсветка

галогенная

Регулировка яркости

есть

Источник питания

сеть переменного тока, 220±22 В / 50 Гц

Тип лампы подсветки

12 В/100 Вт

Светофильтры

есть

Диапазон рабочих температур, °С

5… 40

Дополнительно

поляризатор и анализатор, ДИК-слайдеры для объективов, турель для установки модулей контраста

Уровень пользователя

для профессионалов, для опытных

Уровень сложности сборки и настройки

сложно

Назначение

металлографические

Расположение подсветки

верхняя

Метод исследования

ДИК, поляризация, темное поле, светлое поле

Чехол/кейс/сумка в комплекте

чехол пылезащитный
