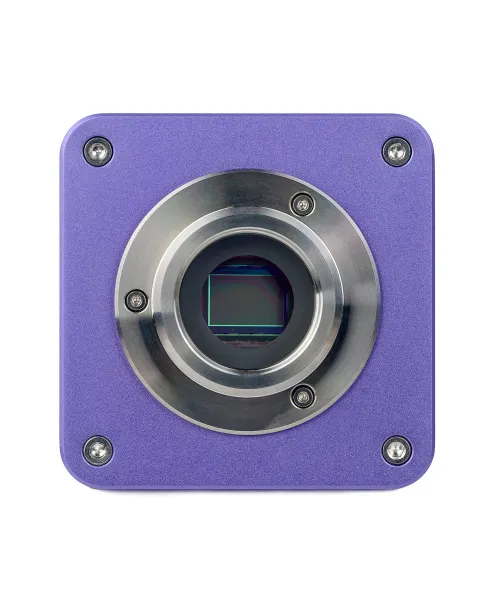

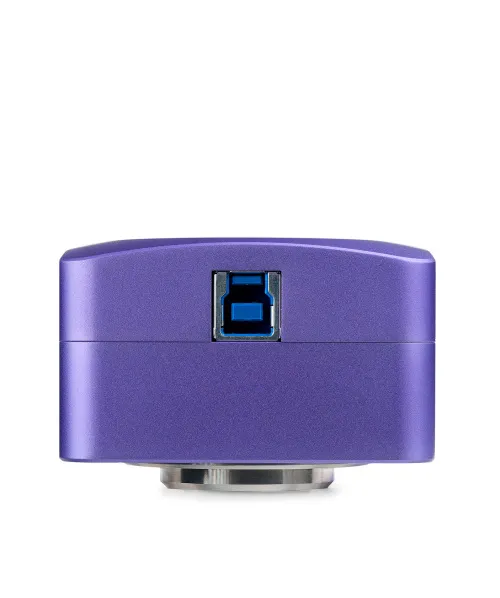

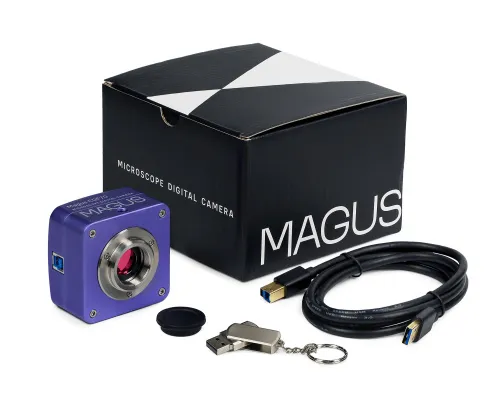

Камера цифровая MAGUS CDF70

Адаптер C-mount – это дополнительная деталь микроскопа, с помощью которой цифровая камера интегрируется в вертикальный канал визуализации тринокулярного микроскопа MAGUS. Адаптер увеличивает в 0,65 крата, может изменять фокусное расстояние и адаптироваться под оптическую систему. Хорошо сочетается с камерами с диагональю сенсора от 1/1,8 до 1/1,2 дюймов и в этом случае не производит затемнений по углам снимка.

Адаптер C-mount используется для подключения цифровой камеры к триноклярному микроскопу MAGUS через вертикальный канал визуализации. Обладает собственным увеличением в 0,5 крата и идеально совмещается с камерами с размером матрицы от 1/3 до 1/2 дюймов: в этом случае изображение получается чистым, с большим полем обзора и без затемнений по краям.

Для установки цифровой камеры на микроскоп нужен адаптер C-mount. Каждая модель адаптера MAGUS имеет собственное увеличение и поэтому лучше других подходит для сопряжения с определенными камерами. Кратность модели CMT037 – 0,37х, и она идеально совмещается с камерами, в которые встроен сенсор величиной от 1/4 до 1/3 дюйма. В коллекции MAGUS это камеры CHD10 и CBF10. Снимок получается без затемнений на периферии.

Каждая модель адаптера C-mount от MAGUS создана для работы с определенными сенсорами цифровой камеры. Адаптер CMT050 с увеличением 0,5х рассчитан на взаимодействие с камерами, размер сенсора которых составляет от 1/3 до 1/2 дюйма. Совмещайте их с камерами CBF10, CDF10, CHD10, CHD20 и CHD30 бренда MAGUS — так поле зрения получится оптимальным. Адаптер нужен для монтажа установленного на нем устройства на место окуляра. При установке используйте переходник под диаметр окулярной трубки микроскопа.

Каждая из цифровых камер требует адаптер C-mount для соединения с микроскопом. Его выбор зависит от величины сенсора, так как адаптер обладает собственным увеличением и это влияет на итоговое поле зрения. В качестве переходника для моделей камер CBF30, CBF50, CBF90, CDF30, CDF50, CLM10, CLM30, CHD40, CHD50 рекомендуется адаптер CMT075. Его увеличение – 0,75х, и потому он предназначен для работы с камерами с размером матрицы от 1/1,8 до 1 дюйма. В этом случае наблюдатель получит оптимальное поле зрения.

Адаптер C-mount модели CMT100 от MAGUS имеет наибольшее увеличение – 1х. Он станет лучшим выбором для камер с сенсором с диагональю от 1 дюйма и выше. В ассортименте бренда MAGUS это камеры CBF70, CDF70, CLM50, CLM70, CLM90. Перечисленные камеры, оснащенные адаптером этой модели, сформируют максимальное поле зрения.

Переходное кольцо используется для соединения цифровой камеры с окулярной трубкой микроскопа. Для монтажа установите кольцо на микроскоп, в другой его конец вставьте адаптер C-mount (23,2 мм в диаметре) и затем соедините с камерой. Переходник MR300 подойдет для окулярной трубки микроскопа диаметром 30 мм.

Посадочный диаметр цифровой камеры на адаптере C-mount и диаметр окулярной трубки микроскопа могут не совпадать. Чтобы сгладить разницу и поставить камеру на место окуляра, используется переходное кольцо. Модель MR305 подходит для окулярной трубки диаметром 30,5 мм и адаптера диаметром 23,2 мм.
